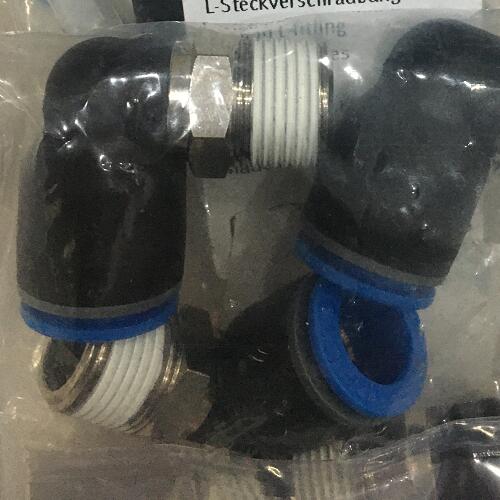

讲解费斯托L型快插式螺纹接头NPQE-L-R14-Q8-P10

讲解费斯托L型快插式螺纹接头NPQE-L-R14-Q8-P10

参数应用:

阻燃型快插接头适用于所有存在火灾风险的场合，例如，汽车行业和建筑行业中的焊接系统。

用于温度达 60°C、压力达10 bar 的气动应用场合。

适用气管外径包括 4, 6, 8, 10 和12 mm，可配合连接螺纹：R1/8 ... R1/2 和 G1/8 ... G1/2。

旋入螺钉上的密封件类型 涂敷

安装位置 可选

适合标准应用的成本解决方案

诸多派生型：在标准应用中选择范围广泛，具有灵活性

PBT 或黄铜

锥形螺纹符合 JIS B0203，并与符合 DIN EN 10226 的气密性介质兼容

工作介质：压缩空气、真空

设计 L 型

工作和先导介质说明 可用润滑介质工作

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III

洁净室等级 4 级，符合 ISO 14644-1

环境温度 -5 °C ... 60 °C

产品重量 7.4 g

安装方式 外六角形，规格 14 mm

包规格 10

结构特点 推挽原理

工作压力时完整温度范围 -0.095 MPa ... 0.8 MPa

产品型号:

NPQE-Y-Q10-E-P10

NPQE-T-Q10-E-P10

NPQE-L-R14-Q10-P10

NPQE-D-R38-Q12-P5

NPQE-D-R18-Q6-P10

NPQE-D-R18-Q10-P10

NPQE-D-R14-Q8-P10

NPQS-F-T-Q8-Q6 替代NPQE-T-Q8-Q6-P10

NPQS-F-T-Q6-Q8  替代NPQE-T-Q6-Q8-P10

NPQS-F-T-Q12-Q10 替代NPQE-T-Q12-Q10-P10

NPQS-F-T-Q12-E  替代NPQE-T-Q12-E-P10
