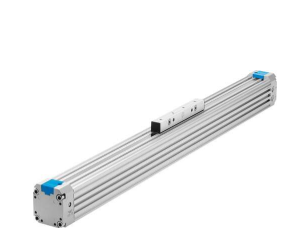

费斯托DGPL-40-1000-PPV-A-B-KF-SH无杆气缸寿命

费斯托DGPL-40-1000-PPV-A-B-KF-SH无杆气缸寿命

概述

· 安装长度与行程相关，结构

紧凑

· 具有多种安装方式和附件，

适用性强

· 可调终端位置缓冲系统

· 可与用于抓取和装配技术的

模块化系统组合使用

· 免维护 (对于使用寿命长达

 5000 km，带循环滚珠轴承

导轨的产品而言)

· 多种派生型可供选择:

夹紧装置

加长滑块

双端进气口

通过智能软停止SPC11进行

电缓冲

缸径18， 25， 32， 40， 50， 63， 80 mm

行程 10 ... 3000 mm

输出力 153 ... 3016 N

位置感测

可调缓冲

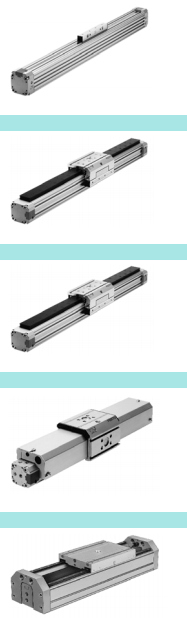

导向派生型

行程

10 mm ... 3000 mm

活塞直径

40 mm

短型号代码

DGP

DGPL

DGPIL

DGPI

缓冲

气动缓冲，两端可调

液压缓冲器，稳定的特性曲线

安装位置

可选

导轨

滑动轴承导轨

基本指南

循环滚珠轴承导轨

重载导轨

联轴器设计

正向锁定（槽）

位置检测

通过接近开关

通过连接的位移编码器

带集成位移编码器

派生型

双端进气口

防护型

标准滑块

加长滑块

夹紧装置在后侧

夹紧装置，向下夹紧型

夹紧装置在前侧

工作压力

1.5 bar ... 8 bar

工作压力

0.15 MPa ... 0.8 MPa

工作模式

双作用

ATEX 气体类别

II 2G

气体防爆阻燃类型

Ex h IIC T4 Gb X

防爆环境温度

-10°C <= Ta <= +60°C

防爆

防爆区 1 (ATEX)

防爆区 2 (ATEX)

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

耐腐蚀等级 CRC

0 - 无耐腐蚀能力

1 - 耐腐蚀能力

2 - 中等耐腐蚀能力

防护等级

IP65

环境温度

-10 °C ... 60 °C

缓冲长度

30 mm

6 bar 时的理论力值，返回行程

754 N

6 bar 时的理论力值，前进行程

754 N
