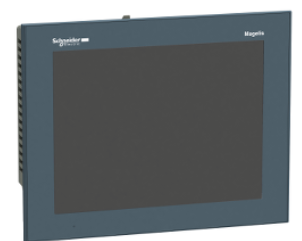

施耐德触摸屏HMIGTO5310供应

施耐德触摸屏HMIGTO5310供应

  • 所属分类:SCHNEIDER施耐德
  • 浏览次数:
  • 发布日期:2021-03-31
  • 产品概述
  • 性能特点
  • 技术参数

施耐德触摸屏HMIGTO5310供应


概述

>彩色TFT LCD

>分辨率800x480,

>尺寸有7寸宽屏/10寸宽屏

>内置百兆以太网

>内置RTC时钟

>32MB/48MB用户应用程序容量

>电路板加强涂层设计

>支持报警记录和历史记录

>内嵌有RS232C/RS485

>1个A型USB,一个Mini-B型USB

>符合CE,RoHS

触摸屏图形终端有单色或彩色屏幕,这些屏幕共有6种尺寸,其范围从3.8寸到15寸(3.8寸、5.7寸、7.5寸、10.4寸、12.1寸和15寸)

  • 尺寸
    外部尺寸



    1
    前部
    2
    右侧
    3
    顶部



    使用安装紧固件进行安装



    1
    左侧
    2
    前部
    3
    右侧
    4
    顶部
    5
    底部



    带电缆的尺寸



    1
    左侧
    2
    后部
    3
    右侧
    4
    顶部
    5
    底部




  • 安装和间隙

    安装
    面板开口尺寸






    A

    B

    C

    R

    毫米

    英寸

    毫米

    英寸

    毫米

    英寸

    毫米

    英寸

    259 (+1, -0)

    10.20 (+0.04, -0)

    201 (+1, -0)

    7.91 (+0.04, -0)

    1.6...5

    0.06...0.2

    3(大)

    0.12(大)


    安装紧固件尺寸



    安装需求
    安装角度





    当在倾斜度过 30°的面板上安装时,请确保周围的温度不能过 40 °C (104 °F)。您可能需要使用风冷法(风扇、空调)来确保工作温度控制在 40°C(104 °F)或以下。

    间隙






Magelis图形终端包括:

1、 触摸屏图形终端XBTGT

2、 键盘/触摸屏图形终端XBTGK

3、 开放式触摸屏图形终端XBTGTW

数据输入:通过8键键盘(4个可定制键)

> 的模拟电阻触摸屏

> LCD对比度、两度可调

> 支持多弹出窗口

> 支持多达40种字体(拉丁文,日文, 简体中文,俄文...)

组装便捷

> 紧凑

> 可是用弹簧夹实现无工具安装

> USB 接口可连接各种外围设备,增强系统连接性,并节约了数据传送的时间

> 支持大1Gb CF卡

> 可取代 Magelis XBT G终端

显著的开放性

> 多种连接接口(串行连接, 以太网,...)

> 所有的借口支持多设备连接

一些业内的良好技术

> 视频显示&音频记录

功能:变量表示-字母数字,无报警日志;

通信:串行连接

电源电压:5VCD或者PLC电源

施耐德触摸屏HMIGTO5310供应
