YUKEN单叶片泵CIT-03-04-50安装技巧

YUKEN单叶片泵CIT-03-04-50安装技巧

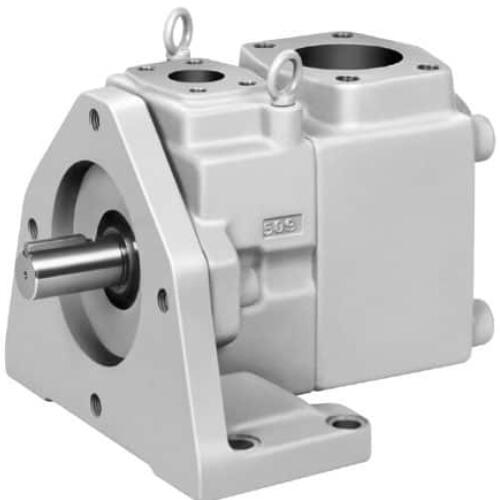

产品简介：

这些高压，高性能的泵是为了满足节省空间的要求而开发的。这些泵是PV2R4的非常紧凑的版本，PV2R4是叶片泵系列，已被证明具有出色的噪声特性。

工作原理：

由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

注意事项：

1．泵转向改变，则其吸排方向也改变叶片泵都有规定的转向，不允许反。因为转子叶槽有倾斜，叶片有倒角，叶片底部与排油腔通，配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。2．叶片泵装配 配油盘与定子用定位销正确定位，叶片、转子、配油盘都不得装反，定子内表面吸入区部分易磨损，必要时可将其翻转安装，以使原吸入区变为排出区而继续使用。3．拆装 注意工作表面清洁，工作时油液应很好过滤。4. 叶片在叶槽中的间隙太大会使漏泄增加，太小则叶片不能自由伸缩，会导致工作失常。

常用型号：

CRG-06-04-50

CRG-10-04-50

DSG-02-2B2-N-A2

DSG-01-2B2-DC24

DsG-01-3C2-A240

DSG-01-3C4-DC24

DSG-01-3C4-220

DSG-02-3C3-DL

DG-01-22

DP20-A100-M-10
