SM053-P12

端口G1 / 4，G3 / 8和G1 / 2

模块化的

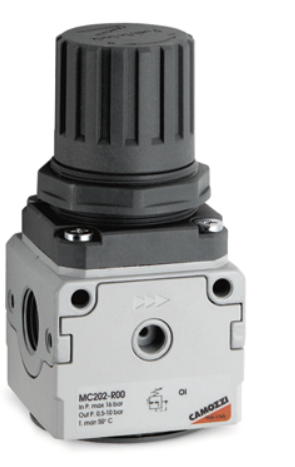

MC系列压力调节器可提供端口G1 / 4，G3 / 8和G1 / 2。

通常提供带二次泄压的版本，所有调节器均可

面板安装。

»小压力降

»带盖的可锁定旋钮

»整体回风

（减轻）

»提供的版本：带有

旁通阀或歧管

结构形式 模块型，膜片式

材料 锌合金基体，丁腈橡胶密封件，专用聚合物

接口 G1/4 G3/8 G1/2

质量 0.323 kg 0.644 kg 0.624 kg

压力表接口 G1/8

工作温度 -5°C ÷ 50°C（介质的露点应不于 2°C）

表面涂层 涂漆

入口压力（工作压力） 0 ÷ 16 bar

出口压力（调压范围） 0.5 ÷ 10 bar

0 ÷ 4 bar

公称流量 见相应规格的减压器流量特性曲线图

溢流特性 标准

0 =自我缓解（标准）

1 =不缓解

5 =泄压

2压力表：**

 =不带压力表（标准）

1 =压力表0-2.5，工作压力0÷2 bar

2 =压力表0-6，工作压力0÷4 bar

3 =压力表0-10，工作压力0.5÷7 bar

4 =压力表0-12，工作压力0.5÷10 bar

VS TIPO DI REGOLAZIONE：

 =不带旁通阀（标准）

VS =带旁通阀（个装G1 / 4）

**注意：如果调节器已校准或锁定，则在端口增加入口压力“■”和出口压力“●”之后

入口压力：

■=输入供气压力值

出口压力：

●=输入LOCKED调节器的出口压力值或

 校准调节器的可调节压力的大值

入口压力= 6.3 bar和出口压力= 4.5 bar的校准调压器示例
