产品简介：

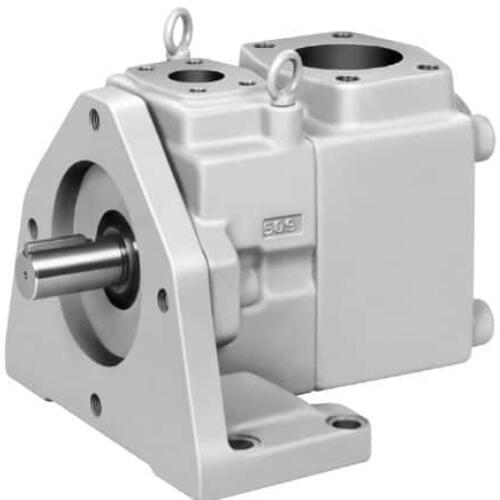

这些双泵结合了用于大容量侧的新型PV2R4A系列泵，该特性允许将其排放到单独的回路中。

叶片泵的工作原理：

一、单作用叶片泵

泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

二、双作用叶片泵

它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵

注意事项：

泵转向改变，则其吸排方向也改变叶片泵都有规定的转向，不允许反。因为转子叶槽有倾斜，叶片有倒角，叶片底部与排油腔通，配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。2．叶片泵装配 配油盘与定子用定位销正确定位，叶片、转子、配油盘都不得装反，定子内表面吸入区部分易磨损，必要时可将其翻转安装，以使原吸入区变为排出区而继续使用。

常用型号：

AR22-FR01CS-20T

BT-03-32

CIT-03-04-50

CRG-06-04-50

CRG-10-04-50

DG-01-22

DP20-A100-M-10

DSG-01-2B2-DC24
