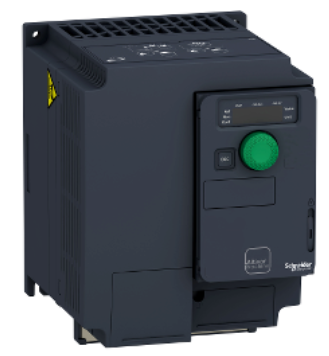

产品配置描述ATV320U40N4C施耐德变频器

ATV11性能描述

1、通过磁通矢量控制进行速度调节；

2、速度范围为1至20；

3、变频器与电机保护；

4、坚固耐用，即使在-10至+50℃的恶劣环境下；

5、通过使用系紧螺钉进行布线和连接：易于更换机电解决方案；

6、结构紧凑，可以并排安装；

7、能够使用DIN轨道安装；

8、集成B类EMC滤波器或可作为一个选件；

尺寸
右侧视图、正面视图和带 EMC 板的正面视图
安装和间隙
安装类型
安装类型 A：独立安装，配有通风罩

仅适用于环境温度不过 50 °C (122 °F) 的场合
安装类型 B：并排安装，通风罩移除

安装类型 C：独立安装，通风罩移除

适用于环境温度高于 50 °C (122 °F) 的场合
接线
连接图解
含线路接触器的示意图
符合 ISO13849 类别 1 和 IEC/EN 61508 容量 SIL1 标准、IEC/EN 60204-1 标准的停机类别 0 的接线图。

(1)
线路电抗器（已使用的情况下）
(2)
故障继电器触点，用于远程指示驱动器状态

含开关切断器的示意图
符合 EN 954-1 类别 1 和 IEC/EN 61508 容量 SIL1 标准、依照 IEC/EN 60204-1 标准的停机类别 0 的接线图。

(1)
线路电抗器（已使用的情况下）
(2)
故障继电器触点，用于远程指示驱动器状态

Source 模式下的控制连接图

(1)
模拟量输出
(2)
模拟量输入
(3)
参考电位计（大 10 千欧）
(4)
数字量输入

数字量输入接线
逻辑输入开关 (SW1) 用于按照可编程控制器输出的技术调整逻辑输入的运行。

开关 SW1 设置为“Source”位置，将使用输出电源给 DI 供电。

开关 SW1 设置为“Source”位置，将使用外部电源给 DI 供电。

开关 SW1 设置为“Sink Int”位置，将使用输出电源给 DI 供电。

开关 SW1 设置为“Sink Ext”位置，将使用外部电源给 DI 供电。
性能曲线
降额曲线

40 °C (104 °F) - A 型、 B 型及 C 型安装
50 °C (122 °F) - C 型安装
60 °C (140 °F) - C 型安装
In：
标称驱动电流
SF：
开关频率
