SCHNEIDER限位开关XCKM102金属外壳

SCHNEIDER限位开关XCKM102金属外壳

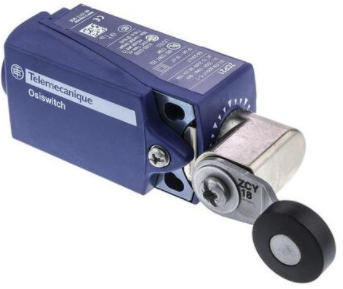

产品信息：

紧凑型；

1 常开和 1 常闭触点；

M16 ´ 1.5 电缆入口；

额定值为：240 V 交流，3A。

单个金属操作头适用于 5 种不同的本体，连接器和触点采用模块化设计

模块化可以提高机械可用性

优化型： 经济型产品，专门为基本和重复性的功能而设计。双绝缘、小型或紧凑型设计

微型：该系列产品针对要求和较小操作力的应用

• 尺寸







  (1)

  用于 Pg 11 电缆密封套的 3 个螺纹型入口

  Ø：

  2 个 Ø 5.2 x 6.2 的细长孔










• 安装和间隙

  电缆入口的安装

  电缆密封套的位置







  (1)

  TJ

  (2)

  需避免










• 接线

  接线图

  2 极 NC + NO 快动作







• 技术说明

  执行特性

  通过凸轮转动 30°实现的开关执行







  功能图







  (P)

  正向断开点

  (A)

  凸轮位移

  (1)

  具有正向断开操作功能的常闭触点

  (2)

  闭合

  (3)

  断开

  (4)

  脱扣

  (5)

  复位
