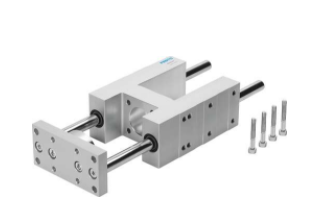

festo导向单元FEN-25-100-KF，用于标准气缸

festo导向单元FEN-25-100-KF，用于标准气缸

一览

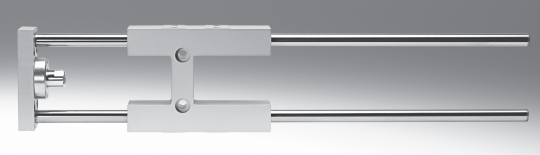

导向单元 FEN 和 FENG 防保护气

缸，防止由高扭矩负载产生的扭

转。

为工件搬运和其它搬运应用场合

提供导向

两种导向派生型可选择:

• 滑动轴承导轨

• 循环滚珠轴承导轨

用于标准气缸 DNC：

 用于标准气缸 DSNU：

安装时，需要安装组件来感测前

端终端位置。

后端终端位置感测

直接可通过传感器槽实现。

关于此类标准气缸，终端位置必

须具备安装组。

符合 ISO 6432 标准

-N- 缸径

8 … 25 mm

-T- 工作行程

1 … 250 mm

FENG， 符合 ISO 15552 标准

-N- 缸径

32 … 100 mm

-T- 工作行程

10 … 500 mm

• 规格

• 25


• 行程

• 2 mm ... 250 mm


• 短型号代码

• FEN


• 安装位置

• 可选


• 导轨

• 循环滚珠轴承导轨


• 设计

• 导轨


• 防爆

• 防爆区 1 (ATEX)
  防爆区 2 (ATEX)
  区 21 (ATEX)
  区 22 (ATEX)


• 环境温度

• -20 °C ... 80 °C


• 大力 Fy

• 520 N


• 大力 Fy，静态

• 830 N


• 大力 Fz

• 520 N


• 大力 Fz，静态

• 830 N


• 大力矩 Mx

• 15 Nm


• 大扭矩 Mx，静态

• 24 Nm


• 大力矩 My

• 20 Nm


• 大扭矩 My，静态

• 31 Nm


• 大力矩 Mz

• 20 Nm


• 大扭矩 Mz，静态

• 31 Nm


• 位移力

• 15 N


• 每 10 mm 行程的额外移动质量

• 12 g


• 每 10 m 行程的附加重量

• 12 g


• 0 mm 行程的基本重量

• 813 g


• 0 mm 行程时的重心

• 42 mm


• 每 10 mm 额外移动质量的重心

• 4.7 mm


• 安装方式

• 通过内螺纹安装


• 材料说明

• RoHS 合规


• 导向部件材料

• 回火钢


• 外壳材料

• 阳极氧化精制铝合金


• 联接板材料

• 阳极氧化精制铝合金
