产品概述;

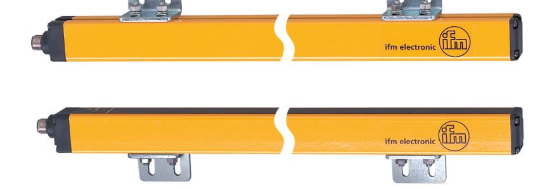

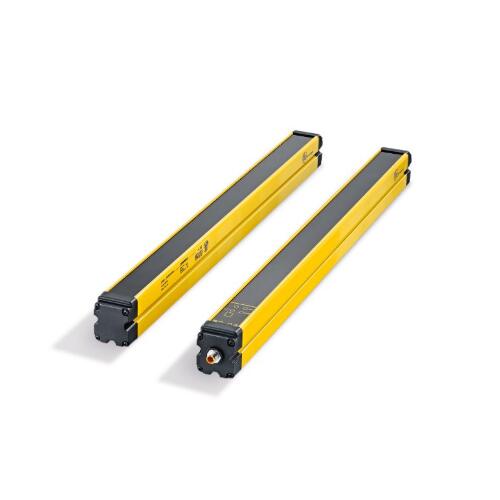

安全光栅用于确保危险区域安全的场景。它们属于光电安全设备，包括1个发射器和1个接收器，安全等级可达SIL 2（type 1光栅）或SIL3（type 4光栅）。

安全光栅的典型应用包括防止进入或自动化制造单元线的危险区域监控。对于食品饮料应用，我们提供带保护管的高防护等级版本。主动/被动系统可显著降接线复杂性。

特性：

符合 IEC 61496 的安全类别 2 和 4

的危险区域和门的防护

通过久经考验的 M12 连接器轻松连接

用于卫生应用的版本

带有主动/被动系统的版本

的危险区域和门的防护符合 IEC 61496 4 类的要求

单元可选范围宽广

紧凑坚固的设计，适用于严苛工业环境

通过久经考验的 M12 连接器轻松连接

技术参数：

产品特征

光线种类 红外线

尺寸 [mm] 1053 x 28 x 30

应用

保护功能 身体保护

电气数据

工作电压公差 [%] 20

工作电压 [V] 24 DC

防护等级 III

反相保护 有

开机延迟时间 [s] < 2

光线种类 红外线

波长 [nm] 950

接收装置

电流损耗 [mA] 83

发射装置

电流损耗 [mA] 42

输出

电气设计 PNP

OSSD输出数 2

每个OSSD输出电流负载值 [mA] 400; (24 V)

短路保护 有

监控范围

保护区域高度 [mm] 910

光束数量 4

保护区域宽度 (光强度） [m] 0...4

保护区域宽度（高光强度） [m] 3...12

反应时间

反应时间 [ms] 3

工作条件

使用地点 等级C符合EN 60654-1标准, 应用不受天气影响

环境温度 [°C] -10...55

存储温度 [°C] -20...70

允许的相对空气湿度 [%] 95

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

IEC 61496-1

抗冲击

IEC 61496-1

抗震

IEC 61496-1

安全分类

ESPE类型(IEC 61496-1) 4

ISO 13849-1 种类 4, PL e

IEC 61508 SIL 3

IEC 62061 SIL cl 3

使用寿命 TM (Mission Time) [h] 175200

安全性PFHd [1/h] 8.2E-09

机械技术数据

重量 [g] 3465

尺寸 [mm] 1053 x 28 x 30

原材料 外壳: 铝; 前面透镜: PC

结构长度 [mm] 1053

显示器/操作件

显示

LED, 黄色

LED, 绿色

LED, 红色

附件

供货范围

安装角度: 4

安装螺母: 4

螺母
