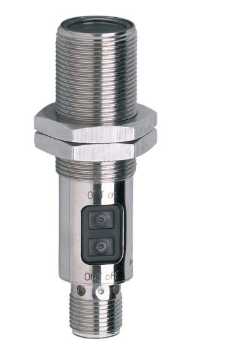

易福门光电传感器OM0011附带说明

IFM光电传感器OM0011附带说明

产品概述：

光电传感器堪称“人工眼”，我们很难想象没有光电传感器的自动化技术。光电传感器被用于要求对物体准确位置进行且非接触检测的场合。该传感器不受物体材料影响。与电感式接近开关相比，光电传感器的检测范围要大得多。

对射式光电传感器的特点是检测范围大。该系统包括2个独立组件：发射器和接收器。光仅沿一个方向传播（从发射器到接收器）。不受应用的各类不利因素影响，例如空气中的粉尘、透镜上的污物、蒸汽或雾气等。

镜面反射式光电传感器将发射器和接收器集成在一个外壳中。反射镜将发射光反射回接收器。不带偏振滤光镜的版本使用红外光，带偏振滤光镜的版本使用可见红色光。

漫反射式光电传感器用于直接检测物体。发射器和接收器也集成在一个外壳中。发射器发射光，光经物体反射后由接收器检测。传感器对物体反射的光进行评估，因此无需额外的部件（例如镜面反射式传感器需要使用反射镜）。

产品特性;

使用可见红光，可轻松对准

用于卫生应用的版本

用于检查运行、开关状态和功能的 LED 显示

安装中进行的设定过程节约时间和成本

系统组件，可轻松和安全地安装

坚固的不锈钢外壳，适用于严苛的工业环境

极长量程

通过按钮对灵敏度进行直观设定

多样的固定组件，用于快速方便的安装

可编程亮通/暗通模式

技术参数：

产品特征

光线种类 红光

外壳 螺纹结构

尺寸 [mm] M18 x 1 / L = 72

应用

特殊的性能 偏振滤光镜

功能原理 镜面反射光电开关

电气数据

工作电压 [V] 10...36 DC

电流损耗 [mA] 20

防护等级 II

反相保护 有

光线种类 红光

波长 [nm] 624

输出

电气设计 PNP

输出功能 亮通和暗通模式; (可选)

开关量输出DC电压降值 [V] 2.5

开关量输出DC的持续电流负载 [mA] 150; (200 (...60 °C))

开关频率DC [Hz] 2000

短路保护 有

短路保护类型 脉冲

过载保护 有

监控范围

棱镜反射镜的检测距离 [m] 0.03...5; (棱镜反射镜 Ø 80 E20005)

出厂设定

暗通模式

检测距离可设 有

光斑直径值 [mm] 200

光点尺寸参考 检测距离

偏振滤光镜 有

工作条件

环境温度 [°C] -25...80

外壳防护等级 IP 67

/测试

EMC电磁兼容

EN 60947-5-2

MTTF [年] 431

机械技术数据

重量 [g] 61.8

外壳 螺纹结构

尺寸 [mm] M18 x 1 / L = 72

螺纹代号 M18 x 1

原材料 不锈钢(1.4404 / 316L); PA; LCP; EPDM; TPU

透镜材料

PMMA

显示器/操作件

显示

开关状态

1 x LED, 黄色

附件

供货范围

固定螺母: 2 x

按照cULus工作电压"电源级2"

包装单位 1 件

电气连接

接口 接插件: 1 x M12
