工作原理：

这就产生了一个压条件，允许大气压力迫使油液进入容腔。

威格士的 VMQ 泵符合 SAE 和 ISO 标准。

在 20 排量中，3 个单联泵和 3 个通轴驱动机座规格有货，

额定值从 10 cm3/r (0.62 in3/r) 至 215 cm3/r (13.12 in3/r)。

4 个双联泵配置提供的组合排量从 20 cm3/r (1.23 in3/r)直至 373 cm3/r (22.76 in3/r)。

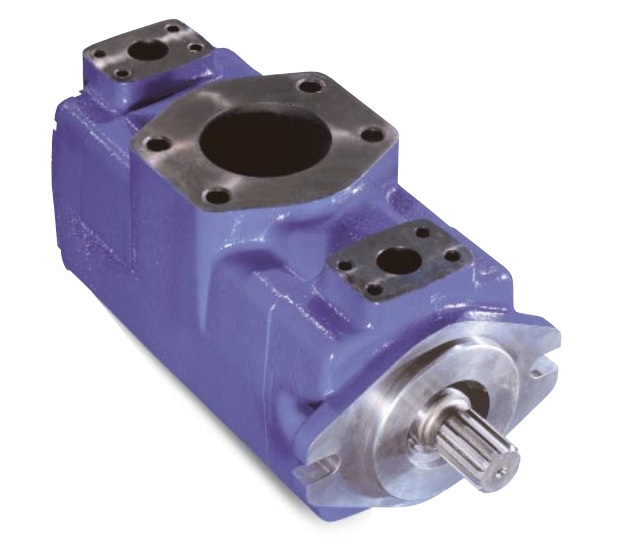

2 个三联泵配置能够组合的排量从 110 cm3/r (6.74 in3/r)至 463 cm3/r (28.25 in3/r)。

青铜片板的高防滞表面，特别适用于冷起动应用场合。

威格士 25 机座规格的 VMQ 泵提供连续压力额定值达到 293 bar (4250 psi)，

而且 三 联 泵 品 种 的 排 量 达 到 463 cm3/r(28.25 in3/r)。

此外 , 进一步降了原噪声设计的噪声级，实现了真正的传统内啮合齿轮泵应用的可能性。

型的威格士 VMQ 定量叶片泵确定了新的性能和效率标准，

用于工业和工程机械用途。早在 1995 年，新的 VMQ 系列就以其在各方面的增强型设计而问世，

机芯的动作如图 2所示，转子通过驱动轴在定子圈内被驱动，它与动力源相联接。

随着转子转动，叶片上的离心力加上叶片下来自出油口的压力，使叶片跟随定子圈的椭圆表面。

通过偏心定子圈上的一个钻孔，存在一个附加进油流道，

这个孔直接连接进油口到偏心定子圈的进口区域，并且提供一个附加流道，使油液进入机芯。

油液是被密封在叶片之间，通过一个密封的区域输送到定子圈的出口段，

由于间隙叠加，会出现轴和变速箱花键之间干涉的可能性。

为了减少这种可能性，应当采用侧齿花键配合。

侧齿配合和短啮合长度比大经配合花键或长花键啮合有大的挠性和较小的侧载荷倾向。

作为一般规则，的花键啮合应当不小于 85% 的花键节经，以的轴扭矩额定值。

当泵轴直接联接变速箱或减速器时，TJ用花键轴。花键传动装置应当有润滑。

在怠速下，不能长期工作在额定压力或接近额定压力，否则会导致局部发热损坏。

当接近出口段时，容腔体积减小，油液被压出，进入系统。

系统压力进入叶片下方，在正常工作时叶片密封接触定子圈。

当叶片通过定子圈的进油口段时，叶片的径向运动和转子的转动造成叶片间的容腔体积增加，

它独特地将高压能力和显著的噪级结合在一起。

对固定泵或马达的客户安装座的尺寸控制要求如下。

客户的内止口直径相对于内驱动的有效轴 线 的 同 心 度 必 须 在 千 分 表 总 读 数0.10mm(0.004in) 之内，

内外止口直径间隙必须为 +0.01 至 +0.05mm (+0.0005 至+0.0020 in)。

固定泵或马达的客户安装面与内驱动轴线的垂直度必须在 0.0381mm/mm(0.0015in/in) 之内。

不要以为双联泵，三联泵或通轴驱动泵组件能够同步加载到额定压力，必须检验轴载荷以免扭矩额。

轴的同心度和角度找正对泵的寿命是重要的，

不对中会导致轴承上的重载荷，产生失效。柔性联轴器必须按照联轴器商的要求进行找正。

EATON Vickers 液压泵 V-PUVN-TM001-E Mar.

2005 3连续的出口压力额定值达到 293 bar (4250psi)，允许的峰值压力高达 310 bar (4500psi) 。
