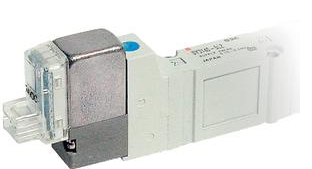

SMC电磁阀SY5320-5LZD-01安装指南

SMC电磁阀SY5320-5LZD-01安装指南

●3通阀和5通阀可混合安装

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

字段描述 字段取值 取值描述

系列 5 SY5000

机能 3 3位中封式

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 L L型插座式导线引出(长300mm)

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

A·B接管口径 01 1/8

螺纹的种类 - Rc

托架 - 无

订制规格 - 标准

CE对应 - -

其他特性

字段描述 取值描述

阀体形式 非插入式

配管种类 直接配管型

密封方式 弹性密封

先导方式 内部先导式

P,R通口接管口径 1/8

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 防尘

使用压力 0.7

使用压力 0.2

动作频率 3

响应时间 38

消耗功率 0.4

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 直接配管型 1.7

b值(P→A/B) 直接配管型 0.43

Cv值(P→A/B) 直接配管型 0.45

C值(A/B→E) 直接配管型 1.8

b值(A/B→E) 直接配管型 0.35

Cv值(A/B→E) 直接配管型 0.46

SMC电磁阀是用于控制流体的基础的自动型元件。它是电磁控制的一种工业

设备。用于控制介质的速度，方向，流量等。安全阀，单向阀和速度调节阀

是常用的。控制方式主要是继电器。同时能够精度和灵活性。另外，

需要其他元件的配合，如动力元件，执行元件，显示设备和开关等。

SMC电磁阀的原理

气动元件利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改

变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控

制，能实现远间隔操作。两位三通电磁阀分为常闭型和常开型两种，常闭型指

线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三

通电磁阀动作原理:给线圈通电，气路接通，线圈一旦断电，气路就会断开，这

相当于“点动”。常开型两位三通单电控电磁阀动作原理:给线圈通电，气路断

开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀

动作原理:给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给

正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通

电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给

反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通

电为止。这相当于“自锁”。
