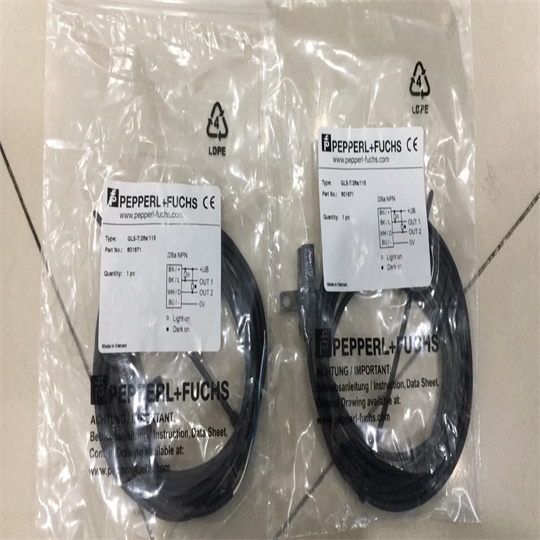

德国P+F反射区传感器GL5-T-28A-115

德国P+F反射区传感器GL5-T-28A-115

企业QQ: 2880626085

18918574312同微信

产品说明：

带 6 个光束的反射区传感器，位于标准光电传感器机壳内

连接以兼容方式替换了单束光电传感器

无论物体形状和位置如何，均能地检测到物体前缘

总是能够在整个检测区内 12 mm 处检测到物体

无论物体纹理如何，均能地检测到所有表面

可在对比度差异达到 10% 时切换

清晰明亮的变送器光束，能够方便地对齐传感器

产品阐述

反射区传感器，6 光束，配备广泛使用的标准光电式外壳，

红光，4 m 检测范围，可切换的亮时/暗时接通，推挽式输出，M12 插头

CCC 工作电压为 36 伏的产品，无需经过许可，且因此无须配备CCC-标识。

一般特性

有效检测距离 0 ... 4 m

反射板距离 反射器 A80： 0,4 ... 4 m ，

H85-2 型反射器： 0,2 ... 4 m ，金属箔反射器 OFR-100/100： 0,4 ... 3 m

检测距离 5,6 m

感应范围 典型值 60 mm , 物体必须在一个维度中完全覆盖住反射器

参考目标物 反射器 A80 H85-2 型反射板 金属箔反射器 OFR-100/100

输出

开关类型 亮/暗时接通，可切换

信号输出 2 路推挽式（4 合 1）互补输出，短路保护，反极性保护

开关电压 30 V DC

开关电流  100 mA

电压降 ≤ 2,5 V DC

开关频率 230 Hz

响应时间 1 ms ： 绿色 LED 闪烁（约 4 Hz）

周围环境

环境温度 -10 ... 40 °C (14 ... 104 °F)

-30 ... 60 °C (-22 ... 140 °F) 有源信号跟踪时

储存温度 -40 ... 70 °C (-40 ... 158 °F)

机械特性

外壳宽度 25,8 mm

外壳高度 88 mm

外壳高度 54,3 mm

防护等级 IP67

连接 4 针 M12 x 1 连接器

材料

外壳 塑料 ABS

光学端面 塑料透镜

重量 100 g

遵循

产品标准 EN 60947-5-2

许可和

UL cULus ，Class 2 电源

功能安全性参数

平均失效时间（天） 310 a

使用寿命（...月...天） 20 a

诊断范围 0 %

指示灯/操作键

运行显示 绿色 LED，常亮 上电

欠压指示灯：绿色 LED，脉冲（约 0.8 Hz）

短路光源类型 LED

光源类型 调制可见红光 , 625 nm

偏振滤波器 是

光束数 6

光斑直径 大约 220 mm 在检测范围内 4 m

发散角 +/- 2,5 °

极限环境光强 5000 Lux

分辨率 12 mm

至 4 m 检测/捕获范围：60 mm（无死区）5 mm

至 1 m 检测/捕获范围：55 mm（死区：传感器前方 150 mm；反射器前方 50 mm）5 mm

至 1.5 m 检测/捕获范围：40 mm（死区：传感器前方 150 mm；反射器前方 50 mm）

功能显示 2 黄色LEDs：常亮- 无物体遮挡, 闪烁- 非稳定状态, 常暗- 有物体遮挡

示教：黄色/绿色 LED；等相位闪烁；2.5 Hz

转换信号跟踪：黄色 LED，以 1 Hz 闪烁/2x 闪烁

控制器 亮/暗通旋转开关 , TEACH-IN 按键

电气特性

工作电压 12 ... 30 V DC

纹波 10 %

空载电流 50 mA

德国P+F反射区传感器GL5-T-28A-115
