技术属性：特征

类型

8742

聚合状态

气体

测量

流

操作模式

控制

参考介质 1

氧气、氮气、空气

流量范围 介质 1

3

单元介质 1

升/分钟

校准压力med.1

3,000

压力单位

酒吧

电源电压

24V 直流电池电压

能量消耗

3 瓦

实际价值

总线/CANopen

端口连接

G1/4 螺纹端口

材料

铝

密封材料

FKM

安装位置

垂直，向动

线圈尺寸

20 × 20

孔口尺寸

0,6mm

类型 2

2871

传感器块

分流器 C1

传感器功能

没有

电源线圈

2 瓦

身体特征

没有

输出压力。 医学。 1 在 Qn。

1,50000

校准介质 1

空气

测量范围

1 : 50

大限度。 阀门压力

3 巴 / 3 巴 / 3 巴

大限度。 中压

3 巴

传感器类型

CMOS传感器

输入标称值

默认为实际值输出

UL 功耗

4,5 瓦

典型功耗

3 瓦

专刊

适用于氧气应用（非金属接液材料经过氧气测试，例如 BAM、CTE），DIS 1000020797

订单号 00810383 V版本 03 以及 00810417 版本 03 使用说明勘误表

在软件版本自 A. 14.00.00 起的设备上，用于选择数字通信（büS 或 CANopen）的开关已不可使用。

将 Bürkert Communicator 软件用于选择数字通信。

基本设置可客户自定义。

数字通信的可选工作模式为 büS 或 CANopen.

如需更改数字通信的工作模式，应当执行如下步骤：

→ 选择设备。

→ 访问 General settings 菜单 Parameters büS Advanced Bus m

→ 选择数字通信的工作模式。

→ 重启设备。

 更改现场总线工作模式。

 如果将现场总线工作模式设为 büS ，则 CANopen status 置于 Operational 并 büS 传输 PDO。

 如果将现场总线工作模式设为 CANopen，则 CANopen status 置于 Pre-op ，直至 CANopen 网络主站

将设备切换至 Operation

预期用途

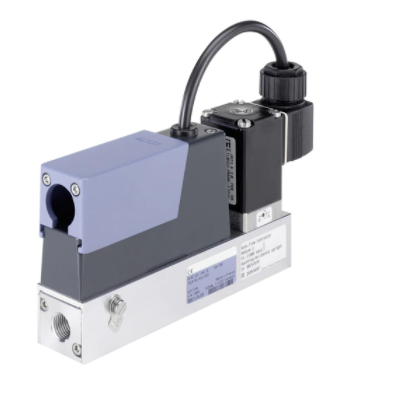

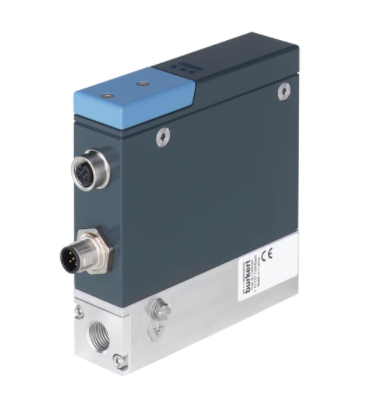

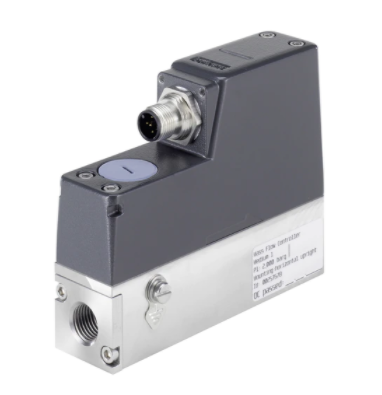

8742 型和 8746 型质量流量计 (MFM) 或质量流量控制器

(MFC) 使用不当可能会对人员、附近设备和环境造成危害。

8742 或 8746 型质量流量计仅用于测量纯干气体的质量流量。

8742 或 8746 型质量流量控制器仅用于调节纯干气体的质量

流量。

► 该设备设计用于防爆等级 II 3G Ex nA IIC T* Gc X 和防爆等

级 II 3D Ex tc IIIC T***°C Dc X（参见批准贴牌上的说明，

章节 „4.2.3 Ex 区域内的环境温度和温度等级“）。

► 使用时，请注意合同文件、使用说明以及 8742 或 8746 型铭

牌上规定的允许数据以及运行和使用条件。

► 只能将设备与 Bürkert TJ或批准的三方设备和组件一起

使用。

► 正确运输、存储和安装以及小心操作和维护是安全和无故障

运行的先决条件。

► 仅按规定使用设备。

特殊安全提示

危险！

拔下电气圆形插头时有风险。

► 在给设备布线之后， M12连接器利用拧接的防撞盖板固定防

止无工具情况下拔出。

► 只能在切断电源情况下拔下电气圆形插头。

打开设备时有风险。

► 只有当不存在 Ex 气压时，才能打开封闭插塞。

► 设定现场总线或者更换配置存储器时应当不存在 Ex 气压。

► 调试之前，通过拧接固定螺钉来固定防撞盖板防止无工具情

况下取下。

静电放电会带来风险。

在突然放电时，带静电电荷的设备或人员在 Ex 区域有

风险。

► 通过适当措施确保 Ex 区域不会有静电电荷。

► 只有用潮湿或防静电布轻轻擦拭，才能清洁设备表面。

危险！

为了避免风险，在 Ex 区域内工作时，除了使用说明中的安

全提示之外还应当遵守以下内容：

► 注意关于温度等级、环境温度、防护等级、拧紧扭矩和电压

的规定。

► 不要在点火温度于 Ex 区域贴牌上所示的点火温度的气体或灰

尘情况下装入设备。

► 只允许合格的人士进行安装、操作和保养。

► 在建设和运行时，应当遵守适用的安全法规（包括所在国的

安全法规）以及一般技术规则。

► 不要自行维修设备，而是将其更换为等效设备。

► 维修只能由制造商执行。

► 不得让设备承受过使用说明所述的机械和/或热应力阈值。

► 仅使用针对相应使用范围批准的电缆，并根据配套装配说明

连接。

► 只有将符合 IEC 61076-2-101 的适当圆形连接器或附带的

M12螺帽一起使用才能确保防护等级。

► 在 Ex 大气压下，电气连接应当通过符合 IEC 61076-2-101 的

适当注塑成形圆形连接器或附带的 M12螺帽来完成
