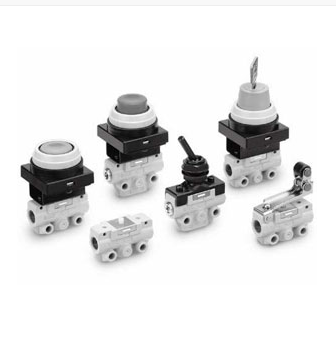

FESTO2/3 通机控阀 VM-A的主要特征

u用于吹气的场合

吹气时使用电磁阀的场合，应使用外部先导式。

内部先导式、外部先导式在同一集装式上使用的场合，由于吹

气引起压力下降，内部先导式的阀有可能受影响，应注意。

还有，应按规格所定的压力范围，向外部先导口供给压缩空气，

双线圈型用于吹气的场合，吹气，应处于经常励磁状态。

i安装方式

弹性密封: 参见各系列的规格栏。

规格栏中未记载的品种请询问。

间隙密封: 单线圈的场合，安装方式是自由的。

双线圈及3位阀的场合，阀芯应处于水平位置安装

关于极性

直流规格的带灯及过电压保护电路的电磁阀上接线的场合，应

确认有无极性。

有极性时，注意下面几点。

没有内置极性保护二极管的场合:

一旦极性接错，内部二极管、控制器侧的开关元件或电源元件

会烧损。

带极性保护二极管的场合:

一旦极性接错，电磁阀将处于不被切换的状态。

w施加电压

电磁阀通电时的施加电压应符合要求，以免造成阀动作不良或

线圈烧毁。

e接线的确认

配线完毕，应确认接线无误。

q使用说明书

在认真阅读并正确理解内容的基础上，进行安装产品并使用。妥

善保管便于随时可以使用。

w确保维护检查时的必要空间

e应严守螺纹的紧固及紧固力矩的要求

安装时，应按TJ力矩紧固螺纹。

r漏气量大，元件不能正常动作的场合，请不要使用。

安装和维修时，接通气源和电源，进行必要的功能检查和漏气检查，

确认安装正确。

t喷涂的场合

产品上印刷着或贴着警告标记和规格标记，不允许去掉、揭下或

损坏文字。遇到喷涂时，由于有机溶剂给树脂材质的标记带来恶

劣的影响的场合，应与本公司商谈。
