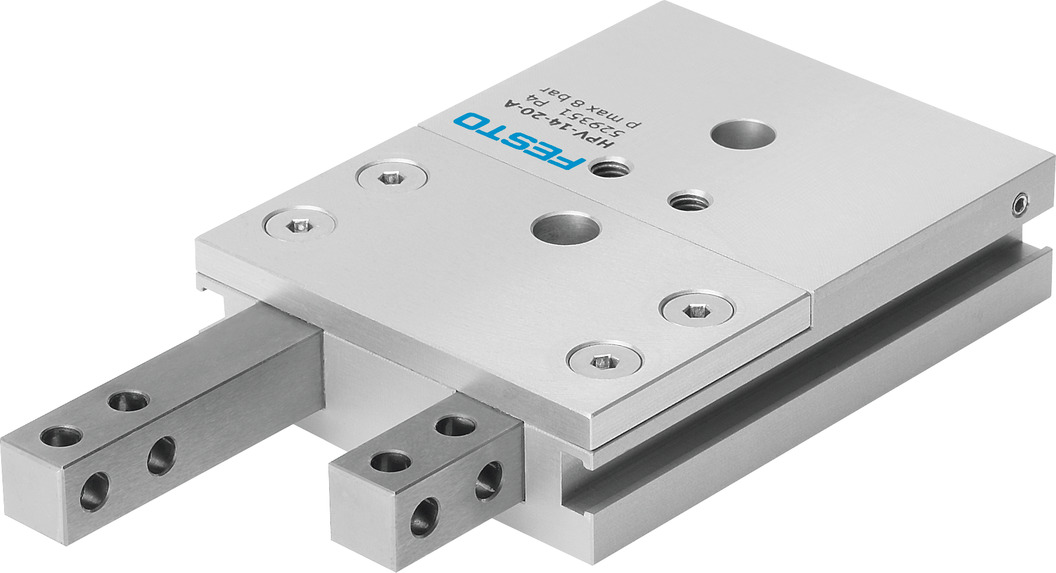

输送隔离器 HPV德国费斯托的必备指南

行程

10 mm

活塞直径

10 mm

d替换精度

0.3 mm

d杆间隙 Sx

0.05 mm

d杆间隙 Sz

0.03 mm

摆动爪手夹爪的d间隙 ax

0.12 deg

d角向抓手夹抓间隙 ay

0.2 deg

d角向抓手夹抓间隙 az

0.262 deg

短型号代码

HPV

外部夹抓的安装

通孔

缓冲

无缓冲

安装位置

可选

工作模式

双作用

设计

双活塞

活塞杆

锁定机构

非旋转

位置检测

通过接近开关

半脉冲

26.5 ms

符号

00991914

扭矩/导向保护

方形导轨

周期时间

52.5 ms

工作压力

3 bar ... 8 bar

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

环境温度

5 °C ... 60 °C

夹爪上的d力 Fz，静态

75 N

夹抓的d扭矩 Mr ，静态

3 Nm

夹爪 Mx 处的d扭矩，静态

3 Nm

夹爪的d扭矩 My，静态

3 Nm

6 bar 时的理论力值，返回行程

35 N

6 bar 时的理论力值，前进行程

45 N

每个外部爪手夹爪的d质量

56 g

产品重量

135 g

备用接口

M3

安装方式

要么：

通过内螺纹和定位套

通过通孔和定位套

气动接口

M5

材料说明

不含铜和聚四氟乙烯

RoHS 合规
