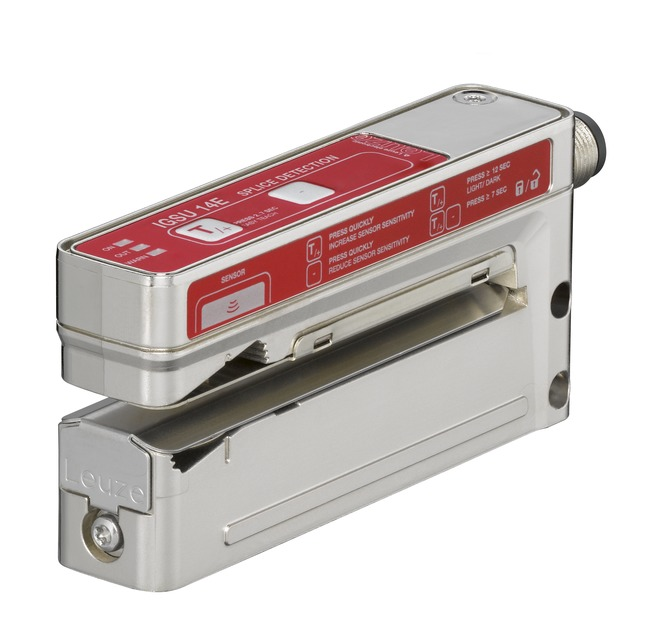

型号M12声波槽型传感器LEUZE

专门设计易示教功能, 手动微调切换阈值, 示教输入, 警告输出, 集成的幅面断裂检查

数字开关量输出数2 光束

类型数字开关量输出

电压类型DC

da开关电流100 mA

开关电压高：≥(U_B-2V), ：≤2V

负荷能力0.01 µF

开关元件晶体管, 推挽

开关原理IO-Link / PNP 亮通（切换到胶点），NPN 暗通（切换到幅面）

开关元件晶体管, 推挽

开关原理激活的（正常运行高，事件）

示教输入数1 光束

类型示教输入

电压类型DC

开关电压high: ≥9V, ：≤2V

输入电阻15,000 Ω

有效开关状态高

供电电压 U_B18 ... 30 V, DC

剩余波纹度0 ... 10 %, 来自U_B

开路电流0 ... 60 mA, 典型值

保护电路反极性保护, 短路保护

开关频率2,000 Hz

响应时间0.2 ms

延时300 ms

示教期间的网站速度50 m/min

COM模式COM3

概述智能传感器概述

小循环时间COM3 = 0.5 ms

帧类型2.5

规格书V1.1

设备ID2512

SIO-模式支持是

类型IO-链接

功能信号输出, 供电电源, 信号输入

类型接头

螺纹规格M12

类型插头

材料金属

引脚数5 个引脚

编码A-编码

插头出口水平(平行于皮带运动)

连接数量1 光束

设计槽型

槽宽4 mm

槽深80 mm

尺寸（宽 x 高 x 长）22 mm x 46.9 mm x 96 mm

外壳材料金属

金属外壳压铸锌，电镀镍涂层

净重270 g

外壳颜色银

紧固类型安装螺纹, 通孔安装

显示类型LED

LED数3 光束

操作控制控制按钮

操作控制功能幅面和胶点上的动态示教

环境温度，工作0 ... 60 °C

环境温度，储藏-40 ... 70 °C

防护等级IP 65

安全等级III

c UL US

应用标准EN 60947-5-2:2007+A1:2012

美国zhuanliUS 6,314,054 B
