介绍REXROTH叠加式减压阀ZDRK6VP5-1X/50YMV

介绍REXROTH叠加式减压阀ZDRK6VP5-1X/50YMV

型号 ZDRK.V

叠加式减压阀，先导式（210bar系列）

规格6和10

安装面按to DIN 24340 A型和ISO 4401

油口A、B或P减压（对于规格为6的，只可选用P油口）

3个压力等级：50, 100, 210 bar

压力表接口

规格6和10

安装面按DIN24340A型和ISO4401

控制流量的方向和大小

用于位置、速度和压力的闭环控制

通过控制电磁铁触发

通过感应位置检测器对控制滑阀进行位置传感

集成电控器（OBE），用于4WRPEH

特性曲线带或不带变化

ZDRK6VP

通径6

1X系列

*高工作压力210bar

*大流量40L/min

－加阀

－安装面按DIN24340A型，ISO4401和CETOP-RP121H（定位针 3x8按DINEN1SO8752标准订货号代码R900005694–单独订货）

－3种压力等级

－在P1口减压

－压力表接口

－调节元件：带护罩的六角套筒螺钉

ZDRK10VB5-1X/100YV

ZDRK10VB5-1X/210YV

ZDRK10VB5-1X/210YV/12

ZDRK10VB5-1X/50YV

ZDRK10VB5-1X/50YV/12

ZDRK10VP5-1X/100YMV

ZDRK10VP5-1X/210YMV

ZDRK10VP5-1X/210YMV/12

ZDRK10VP5-1X/50YMV

ZDRK10VA5-1X/100Y/V

ZDRK10VA5-1X/210Y/V

ZDRK10VA5-1X/210YV/12

ZDRK10VA5-1X/50YV

ZDRK10VB5-1X/100YV

材料号： R900493226

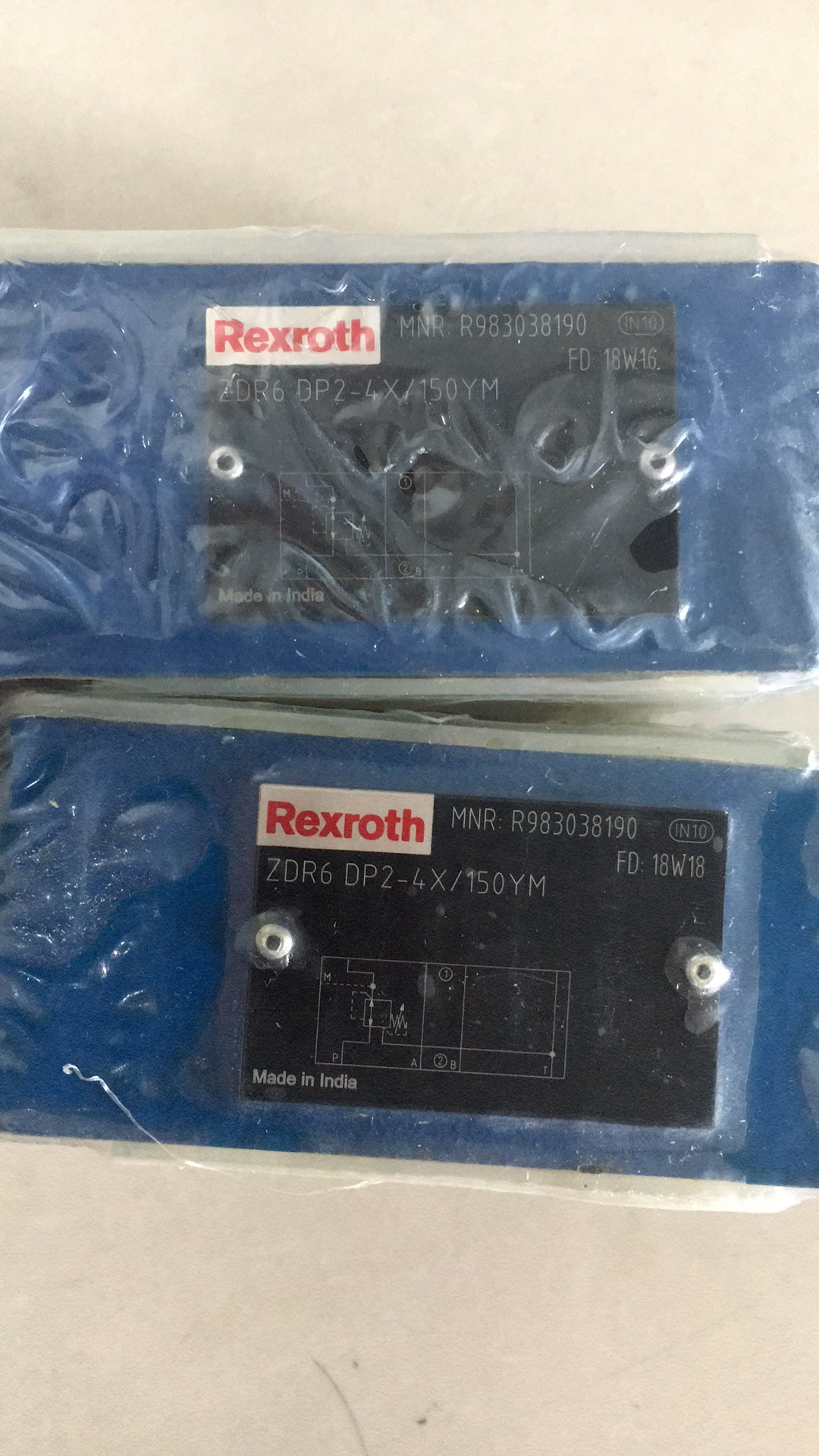

产品类型   ZDR   减压阀 直动式，（叠加板阀）

通径   6   通径 6,Qmax = 约 50 L/min Pmax = 210 bar

确认方式   D   直动式

接口   A   减压在通道 A2

调整元件   1   旋钮

系列   4X   系列 40 至 49，安装和连接尺寸不变

设定压力   150   设定压力至 150 bar

控制油供应   Y   内部控制油进油，外部控制油回油

换向阀/单向阀   M   不带单向阀

密封     丁腈橡胶密封适用于矿物油(HL,HLP) 按 DIN 51524，HETG （菜籽油）,生物快速降解油液按 VDMA 24568

定位孔     没有定位孔

介绍REXROTH叠加式减压阀ZDRK6VP5-1X/50YMV
