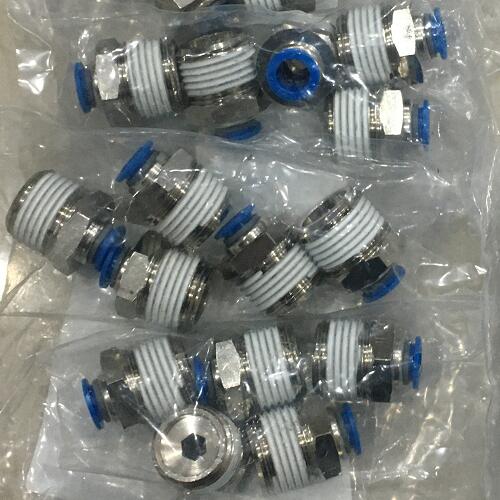

技术数据费斯托快插接头NPQE-D-R18-Q6-P10

技术数据费斯托快插接头NPQE-D-R18-Q6-P10

功能特点:

R 螺纹，基于 JIS B0203 且兼容气密介质，符合 EN 10226.

• 螺纹兼容 G 螺纹，作为锥形公制螺纹连接

• 通过 O 型圈确保密封.

• 自密封螺纹

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III

洁净室等级 4 级，符合 ISO 14644-1

环境温度 -5 °C ... 60 °C

产品重量 5.74 g

安装方式 外六角，规格 10 mm

气接口，气口 1 外螺纹 R1/8

• 通过涂层螺纹密封

旋入螺钉上的密封件类型 涂敷

安装位置 可选

设计 直列式设计

包规格 10

结构特点 推挽原理

工作压力时完整温度范围 -0.095 MPa ... 0.8 MPa

• 无需额外的密封面

• 因为无需密封面所需的偏移量，所以安装尺寸更小

• 可重复利用 3 次

不锈钢接头，用于频繁清洗的场合。耐腐蚀等级 (CRC 4)。用于温度达 120°C、压力达 12 bar 的气动应用场合。

适用气管外径包括 4, 6, 8 和10 mm，可配合连接螺纹：M5 和G1/8 ... G3/8 。

产品型号:

NPQE-D-R14-Q8-P10

NPQS-F-T-Q8-Q6 替代NPQE-T-Q8-Q6-P10

NPQS-F-T-Q6-Q8  替代NPQE-T-Q6-Q8-P10

NPQS-F-T-Q12-Q10 替代NPQE-T-Q12-Q10-P10

NPQS-F-T-Q12-E  替代NPQE-T-Q12-E-P10

NPQS-F-T-Q10-Q12  替代NPQE-T-Q10-Q12-P10

NPQS-F-L-R38-Q12  替代NPQE-L-R38-Q12-P5

NPQS-F-L-R12-Q12  替代NPQE-L-R12-Q12-P5

NPQS-F-D-R38-Q10 替代NPQE-D-R38-Q10-P5

NPQS-F-D-R18-Q8  替代NPQE-D-R18-Q8-P10

NPQS-F-D-R14-Q10  替代NPQE-D-R14-Q10-P10

 VUVG-L14-M52-AT-G18-1P3
