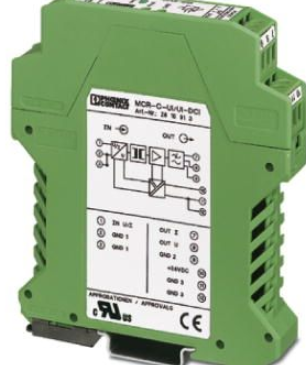

PHOENIX隔离放大器YSMCR-C-UI-UI-DCI-NC

PHOENIX隔离放大器YSMCR-C-UI-UI-DCI-NC

YS

真均方根值测量

可通过DIP开关或MCR/PI-CONF-WIN组态软件对设备进行设置

3端隔离

MCR 3端隔离放大器,输入/输出可组态,用于模拟量信号的电气隔离,

MCR三端隔离放大器，带有可组态的输入/输出，用于模拟信号的电隔离，未组态

厚度为6.2mm的可配置3端隔离放大器MINI MCR-SL-UI-UI-...用于标准信号的电气隔离、转换、放大和滤波。

标准信号三端隔离放大器

·三端隔离

·可对信号进行隔离放大、滤波、转换

·螺钉连接方式

·外壳厚度6.2mm

输入侧和输出侧具有0...20mA、4...20mA、0...10V、2...10V、0...5V或1..5V的电气隔离标准信号。

位于外壳侧面的DIP开关可用于输入和输出信号范围的组态。

电源（19.2VDC到30VDC）可由模块上的接线端子提供，也可由DIN导轨连接器提供。

输入数据

输入数量        1

可配置／可编程  是，标准组态IN 0 ... 10 V, OUT 0 ... 10 V

电压输入信号    0 V ... 10 V (如对参数有任何不同的设置要求，请在订货时标明)

大输入电压    30 V

大输入电流    50 mA

输入电压的输入电阻 1 MΩ

输入电流的输入电阻 50 Ω

2814537 MCR-C-U-I-4-DC

 2814472 MCR-C-U-I-0-DC

 2814511 MCR-C-I-U-4-DC

 2814469 MCR-C-U-U-DC

 2814524 MCR-C-I-I-40-DC

 2814540 MCR-C-I-I-04-DC

2814508 MCR-C-I-I-00-DC

 2814841 MCR-SL-1CLP-I-I-00-4KV

 2814252 MCR-CLP-UI-I-4-NC

 2810939 MCR-C-UI-UI-DCI-NC

 2810311 MCR-PT100-U-DC

 2814867 MCR-FL-C-UI-2UI-DCI-NC

 2864516 MCR-SL-HT-PT100-I
