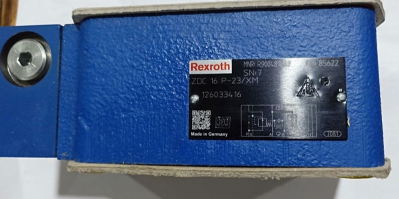

力士乐压力补偿器ZDC16P-2X/M型号

力士乐压力补偿器ZDC16P-2X/M型号

直管压力补偿器，是直管旁通压力平衡型补偿器管道应力分析应管道在设计条件下具有足够的柔性，

防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题。

补偿器由内压的工作波和一个外压的平衡波组成，能补偿管系的轴向位移，

能通过自身结构使内压产生的推力保持平衡，而不作用或很少作用于相连设备。

内外压力平衡式波纹补偿器补偿量大，无内压推力，弹性反力较小

补偿器的补偿量一般按下列公式计算

Δx=α(t1-t2)L

其中：

Δx —— 管道的热伸长量，mm;

α —— 钢管的线膨胀系数，mm/(m ℃), 一般碳钢的系数为0.0133，不同材质的管线不同系数，如果您是其他材质的管线，可以追问我。

t1 —— 管内介质温度，℃，管内介质指蒸汽、热水、过热水等;

t2 —— 管道安装时的温度,℃,

L —— 管道计算长度，m。

叠加阀

孔图按 ISO 4401

通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿

二通型号“P”

三通型号“PT”(NG10 ... 25)

与比例方向阀相互作用时的流量控制

力士乐压力补偿器ZDC16P-2X/M型号
