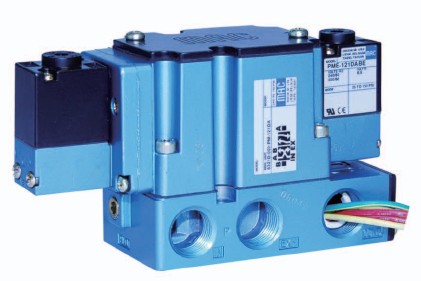

MAC电磁阀6341D-351-PM-111DA

MAC电磁阀6341D-351-PM-111DA

6321D-221-PM-871DA

6321D-221-PM-871DA

6321D-311-PM-111DA

6321D-351-PM-501DA

6321D-351-PM-612DA

6321D-611-PM-111DA

6321D-651-PM-691DA

6322D-000-PM-871JM

6322D-241-PM-871JM

6322D-331-PM-502JD

6322D-331-PM-502JM

6322D-371-PM-691JB

6322D-371-PM-691JM

特点

1)与固定液阻组成先导控制液桥，根据输入信号对主阀或次级阀或变量杠进行控制;

2)首级先导阀的流量一般都只在1升/分左右，Z大3升/分。二级先导阀流量就要根据实际需要决定。

3)输入信号都比较小;

4)可以接受多种输入方式，如手动、电动、液动、

接口1/4"～1/2"。可叠加调压阀，可支持双压力。可选择插入式接线，电连接更安全。有本质防爆阀

技术参数流体介质：压缩空气、中性气体

压力范围：内先导单电控或三位：1.7～10bar(25～150psi) 内先导双电控：0.7～10bar(10～150psi)

外先导阀或气控：真空～10bar(vacuum～150psi)

润滑要求：不需要，如需要请用油雾器油。

过滤要求：≤40μm

环境温度：-18°C～50°C

流量(Cv值)：(P=6bar,△P=1bar时)1/4”=Cv2.0；3/8”=Cv2.6；1/2”=Cv3.0

线圈：A级绝缘，可长期通电，可提供F级绝缘线圈。电压允差：额定电压的-15%～+10%

响应时间：(DC24V 8.5W时)通电响应时间10ms，断电响应时间11ms，可提供更快响应速度。泄漏量：≤100cm3/min

选型说明

"63XXD-XXX-XX XX-X DA"

"63"--6300系列先导式四通阀

"X"--功能：

  1 = 单电控

  2 = 双电控

  3 = 三位，中封

  4 = 三位，中泄

  5 = 三位，中压

"X"--阀体：

  1 = 插入式阀体

  2 = 非插入式阀体/气控

  3 = 插入式阀体，阀体有灯

"X"--接口：

  0 = 无底座

  1 = 1/4”底座

  2 = 3/8”底座

  3 = 1/2”底座

  4 = 1/4”

  5 = 3/8”板接

  6 = 1/2”板接

"X"--先导：

  0 = 无底座

  插入式（BSPP）

  5 = 内先导

  6 = 外先导

  非插入式（BSPP）

  7 = 内先导（单气控）

  8 = 外先导（双气控）

  1-4NPT同5-8

MAC电磁阀6341D-351-PM-111DA
