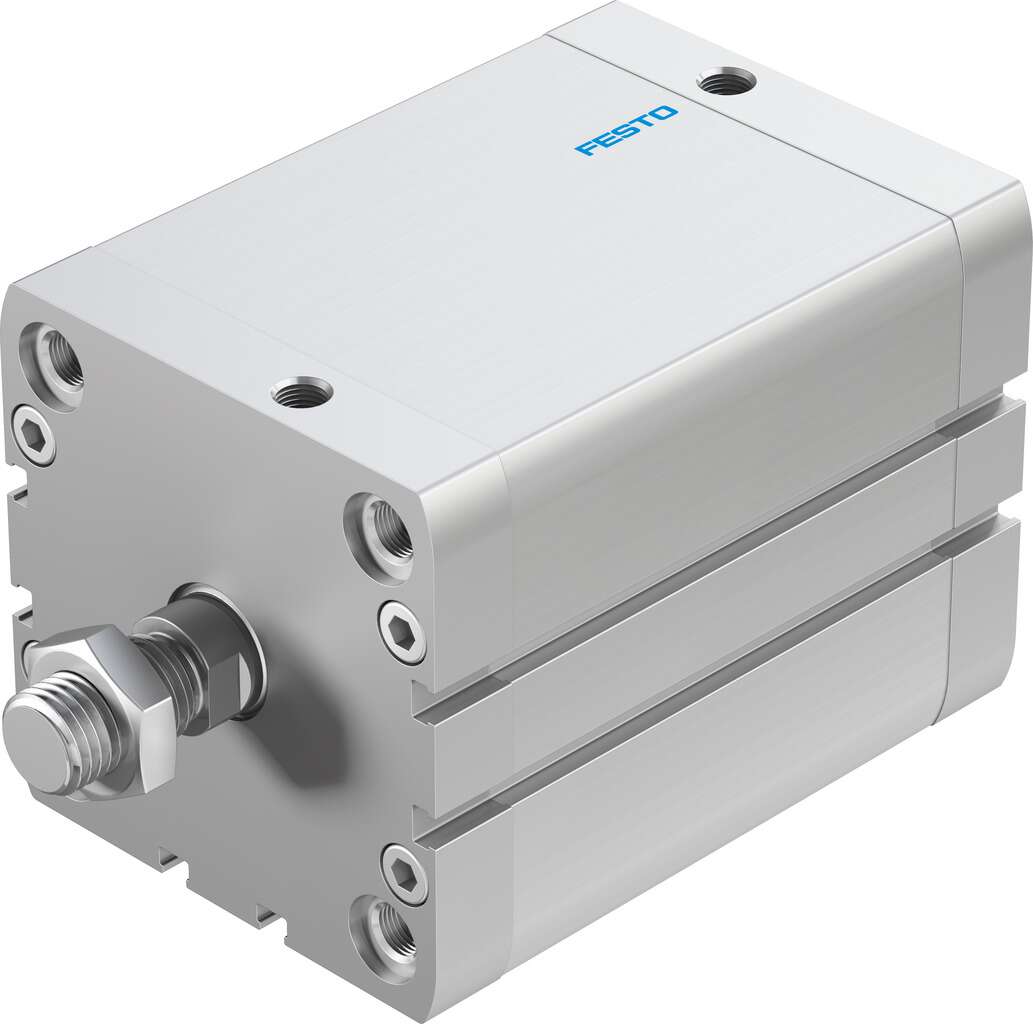

FESTO费斯托紧凑型气缸ADN-80-80-A-P-A

FESTO费斯托紧凑型气缸ADN-80-80-A-P-A

技术参数

行程

80 mm

活塞直径

80 mm

活塞杆螺纹

M16x1.5

短型号代码

ADN

缓冲

两端带弹性缓冲环/垫

安装位置

可选

符合标准

ISO 21287

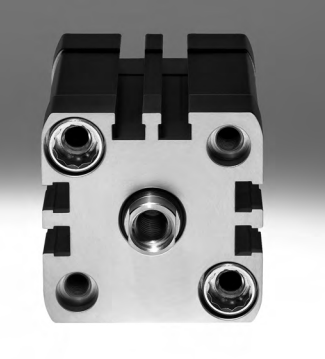

活塞杆端部

外螺纹

位置检测

通过接近开关

符号

00991217

派生型

一端活塞杆

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

安装方式

要么：

带通孔

通过内螺纹安装

带附件

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

涂层压铸铝

密封件材料

TPE-U(PUR)

活塞杆材料

高合金钢

缸筒材料

精制铝合金

光滑阳极氧化处理

主要特性

三侧有传感器槽，用于齐平安装接近开关

活塞杆可选外螺纹或内螺纹

安装选项:内螺纹和通孔

端盖内的定位孔匹配定位销 ZBS

磁体，用于电子式位置感测

集成缓冲，用于吸收残余能量

越标准

• 紧凑型气缸系列 ADN/AEN 符合

标准 ISO 21287

• ADN/AEN 派生型众多，其结构

紧凑，应用广泛，因而与众不同

• 得益于模块化产品系统，可根

据个性化需要配置派生型

的性能

• 集成缓冲，用于吸收残余能量

• 具有非同一般的缓冲特性以及

小的摩擦系数，使用寿命长

便利

• 易于安装，安装附件齐全，可

用于几乎任何一种安装形式

• 派生型众多，灵活性

• 用接近开关电子式感测位置

• 优化的制造工艺，采用zhuanli技

术，在气缸领域有着 40 多年

的积累，成就了 Festo 和 ADN/

AEN 这对好组合

 产品型号

ADN-40-40-I-P-A 536305 紧凑型气缸

536355 ADN-80-20-A-P-A

572719 ADN-80-15-I-PPS-A

536364 ADN-80-15-I-P-A

ADN-40-50-A-P-A 536296 紧凑型气缸

536358 ADN-80-40-A-P-A

572722 ADN-80-30-I-PPS-A

536367 ADN-80-30-I-P-A

ADN-40-50-I-P-A 536306 紧凑型气缸

ADN-40-60-A-P-A 536297 紧凑型气缸

572724 ADN-80-50-I-PPS-A

536369 ADN-80-50-I-P-A

572733 ADN-80-50-A-PPS-A

536359 ADN-80-50-A-P-A

572717 ADN-63-80-A-PPS-A

536340 ADN-63-80-A-P-A

572707 ADN-63-60-I-PPS-A

536349 ADN-63-60-I-P-A
