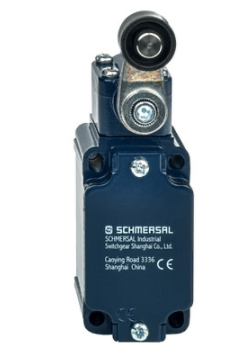

YS说明施迈赛EX-Z4VH 335-11Z-3G/D限位开关

YS说明施迈赛EX-Z4VH 335-11Z-3G/D限位开关

速动是在一个常压下到达开关点

ATEX 2和22区的防爆保护

金属外壳

耐油和石油产品

40,5 mm x 76 mm x 38 mm

操动头可按4 x 90°重新安装

EX 的螺纹电缆进线孔

符合EN 50041安装细节

1 电缆进口 M 20 x 1.5

EX

电路连接说明 螺丝连接

电缆进线孔的电缆横截面

- 小进线电缆截面 7 mm

- 大进线电缆截面 12 mm

电缆截面

- 小电缆截面 0,75 mm²

- 大电缆截面 2.5 mm²

AWG编号 13

机械寿命 30.000.000 操作次数

绝缘性: 符合VDE标准

额定绝缘电压: a)380VAC, 25-60Hz

b)和C) 500VAC,25-60Hz

恒电流Ith: 16A

工作电流: 4A(380 VAC)

短路保护: 25A(慢)

工作温度: a)和b):-30...+90℃

c)-40...+200℃

机械寿命: 缓动式:10x106次;速动式:5x106次

电寿命: 10x106次(1A380V，cos￠0.4)

开关频率 max. 5000 /h

注意 所有的电缆截面表示包括了导线和线耳

操作元件构造 滚轮摇臂

操动扭矩 min. 26 Ncm

回弹时间 依照操动速度

切换时间 < 2 ms

冲击 max. 4

开关操动件

开关的操动件有:直杆式(S);加长直杆，顶端带钢珠(2S)，滚轮压杆式(R);滚轮摇臂(K和J);摇臂(L和D)及叉形摇臂(2C)。对操动件为S的开关，

还可随时换置摇臂K和J。

滚轮压杆式操动头可作90°变换,操动件为叉形摇臂2C.

滚轮摇臂K和J及摇臂L和D可作4x90°换位.此外,滚轮摇臂还可在360°内可连续调节(对齿状咬合连接的能以10°为单位调节)
