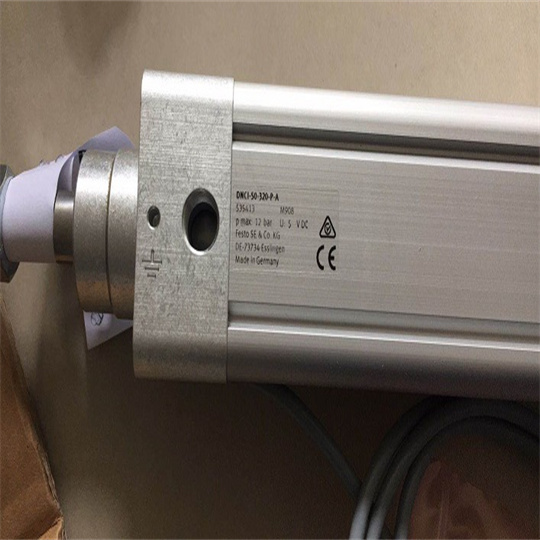

FESTO标准气缸535413安装介绍

FESTO标准气缸535413安装介绍

企业QQ: 2880626085

手机；18918574312同微信

技术参数：

行程伺服气动定位

100 mm ... 500 mm

智能软停止行程

100 mm ... 500 mm

端位的行程缩减

>= 15 mm

小定位行程

行程的 3％

 20 mm

活塞直径

50 mm

短型号代码

DNCI

基于标准

ISO 15552（之前为 VDMA 24562、ISO 6431、NF E49 003.1、UNI 10290）

缓冲

两端带弹性缓冲环/垫

定位安装位置

可选

软挡块安装位置

可选

测量系统的功能原理

数字量

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

带集成位移编码器

派生型

随附夹紧装置

加长活塞杆

一端活塞杆

扭矩/导向保护

双扁平活塞杆

工作压力

≤ 12 bar

定位/软停止的工作压力

4 bar ... 8 bar

移动速度

> 1.5 m/s

小运行速度

0.05 m/s

典型定位时间短行程，水平

0.45/0.6 s

典型定位时间长行程，水平

0.65/0.8 s

工作模式

双作用

标称工作电压 DC

5 V

CE （见合格声明）

符合欧盟电磁兼容性指令

工作介质

压缩空气，符合 ISO 8573-1:2010[6:4:4]

持续耐冲击性符合 DIN/IEC 68 2-82 部分

按严重性等级 2 进行测试

耐腐蚀等级 CRC

1 - 耐腐蚀能力

磁场干扰

10 KA/m，距离 100 mm

防护等级

IP65

符合 IEC 60529 标准

抗振性符合 DIN/IEC 68 2-6 部分

通过严重等级 2 测试

环境温度

-20 °C ... 80 °C

端位的冲击能量

1 J

抗扭转防护的扭矩

≤ 0.05 Nm

工作负载，水平

120 kg

工作负载，垂直

40 kg

小工作负载，水平

8 kg

小工作负载，垂直

8 kg

6 bar 时的理论力值，返回行程

990 N

6 bar 时的理论力值，前进行程

990 N ... 1178 N

0 mm 行程的移动质量

316 g

每 10 m 行程的附加重量

62 g
