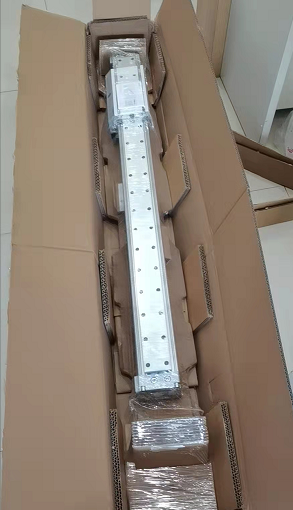

DGPL-50-770-PPV-A-KF-B无杆气缸刚到实物

DGPL-50-770-PPV-A-KF-B无杆气缸刚到实物

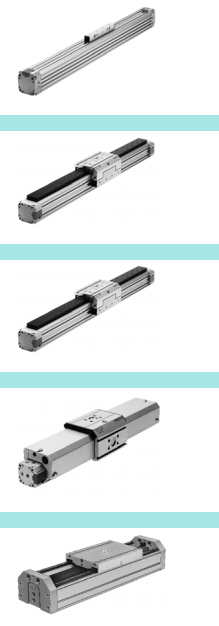

概述

· 安装长度与行程相关，结构

紧凑

· 具有多种安装方式和附件，

适用性强

· 可调终端位置缓冲系统

· 可与用于抓取和装配技术的

模块化系统组合使用

· 免维护 (对于使用寿命长达

 5000 km，带循环滚珠轴承

导轨的产品而言)

· 多种派生型可供选择:

夹紧装置

加长滑块

双端进气口

通过智能软停止SPC11进行

电缓冲

· 活塞直径 ∅ 18 ... 40 mm

· 行程长度 10 ... 2000 mm

· 导轨和滑块装有一个盖子，

以防止微粒从上端和侧面进

入

· 无间隙

· 坚固的导轨

· 适用于重型负载和较大的力

矩

行程

10 mm ... 3000 mm

活塞直径

50 mm

短型号代码

DGPL

缓冲

气动缓冲，两端可调

液压缓冲器，稳定的特性曲线

安装位置

可选

导轨

循环滚珠轴承导轨

联轴器设计

正向锁定（槽）

位置检测

通过接近开关

符号

00991254

工作压力

0.15 MPa ... 0.8 MPa

工作压力

1.5 bar ... 8 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

0 - 无耐腐蚀能力

环境温度

-10 °C ... 60 °C

缓冲长度

30 mm

6 bar 时的理论力值，返回行程

1178 N

6 bar 时的理论力值，前进行程

1178 N

移动质量

3000 g

0 mm 行程的移动质量

3000 g

0 mm 行程的基本重量

9600 g

每 10 mm 行程的额外移动质量

167 g
