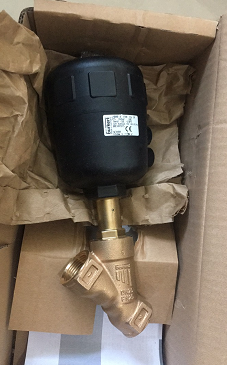

00344975气动角座阀，德国BURKERT高清图

00344975气动角座阀，德国BURKERT高清图

角座阀由一个气动活塞执行机构和一个两通阀体组成。

执行机构有两种不同的

材料 – PA 和 PPS，具体取决于环境温度。久经考验的自动调节主轴密封件确保高密封性。

流线型二位二通阀门阀体由炮铜或铸造不锈钢制成，可实现高流量值。

这些免维护且坚固的阀门可以加装用于位置显示、行程限制或手动紧

急操作的各种配件系列。

食品接触

与介质接触的材料符合 EC 法规 1935/2004（选装）

与介质接触的材料符合 FDA（选装）

饮用水

根据 KTW、W270，适合应用于介质温度高为 85 °C 的饮用水（选装）

氧气

适合应用于介质温度高为 60 °C 且工作压力大为 20 bar(g) 的氧气（选装）

防爆

作为 2 类设备适用于 1/21 区和 2/22 区（选装）

ATEX：

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135 °C Db

IECEx：

Ex h IIC T4 Gb

Ex h IIIC T135 °C Db

管道接口1.)

螺纹接口 G (DIN ISO 228-1)

NPT (ASME B 1.20.1)

Rc (ISO 7-1)

焊接接口 DIN EN ISO 1127 / ISO 4200 / DIN 11866 B

DIN 11850 2 / DIN 11866 A

ASME BPE / DIN 11866 C

SMS 3008

执行机构尺寸 40(C)、50(D)、

63(E)、80(F)、100(G)

10 bar(g)

执行机构尺寸 125(H) 7 bar(g)

介质数据

介质温度 -10…185 °C

连接方式

管道接口 螺纹接头、焊接接头或卡盘接头

环境和安装

环境温度 -10…60 °C

卡盘接头 DIN 32676 B （管道 ISO 4200）

DIN 32676 A （管道 DIN 11850 2）

ASME BPE

控制空气接口

执行机构尺寸 Ø 40(C) 螺纹 G ⅛

执行机构尺寸 Ø 50(D) … 125(H) 螺纹 G ¼

和证书

符合性 食品接触 1935/2004(EC)，FDA
