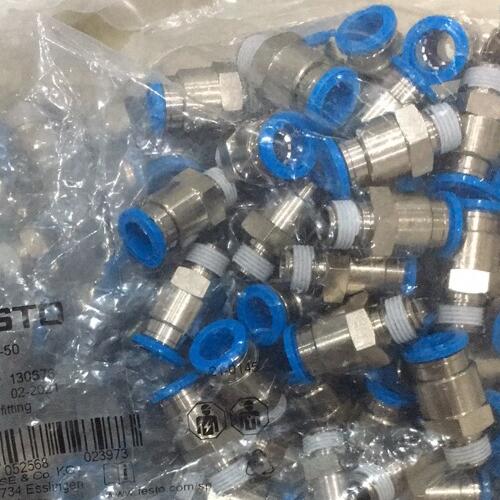

QSR-1/4-6费斯托可旋转快插接头

QSR-1/4-6费斯托可旋转快插接头

选用指南

1、单向流通式:在滚筒的两端安装旋转接头，流体从一端进入，另一端排出，不使用内管。

2、单向流通式:在滚筒的一端安装旋转接头，同时在此端进行流体的导入和排出，内管相对于滚筒的旋转是静止的。

3、双向流通式(内管固定):与上一种不同之处在于滚筒内装有不同型式的虹吸管，将冷凝液排出，此型多用于蒸汽类型。

4、双向流通式(内管旋转):此种类型用于内管于滚筒相对固定在一起并随滚筒同步运转的结构，此时，流体有内管导入，外管排出。

5、双向流通式(内管旋转):在滚筒的内部装有随滚筒同步运转的虹吸器，将冷凝液排出，此类型多用于蒸汽类型。

电磁阀MHE2-MS1H-5/2-M7

电磁阀MFH-5/2-D-1-C

FESTO易损部件组 753090（DSBC-50气缸用）

FESTO磁环 358739（DSBC-50气缸用）

LF-1/4-D-5M-MINI 过滤器

 LFP-D-MIDI-5M滤芯

气缸DSNU-25-25-PPV-A

气缸ADN-63-80-A-P-A

气缸DSNU-25-65-PPV-A

气缸ADVU-12-40-A-P-A

气缸ADVU-12-10-A-P-A

气缸SLT-25-30-A-CC-B

气缸密封DSBC/G-63 DSBC/G- 63- -

气缸密封DSBC/G-50  DSBC/G- 50- -

气缸密封DNC-50-80-PPV-A   DNC- 50- PPVA

气缸密封DNC-63-330-PPV-A  DNC- 63- PPVA

SME-8-K-LED-24  接近开关

 MS4/D-MINI-LFX 活性炭过滤器滤芯

MS4/D-MINI-LFM-A  过滤器滤芯

LFMAP-D-MIDI 过滤器滤芯

LFMBP-D-MIDI  过滤器滤芯

电磁阀MFH-3-1/2 24V

ESS-15-SU 费斯托真空吸盘

电磁阀JMEH-5/2-1/8-P-B

双耳环接头SG-M16X1,5

双耳环接头SG-M12X1,25

气缸锁紧KP-20-2000

安装知识:

1、旋转接头搬运和存放过程中应避免撞击和摔落，以免损坏接口及内部零件。

2、尽可能装机同心，以确保旋转接头的良好运转。

3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。

4、旋转接头与管道之间的连接，必须使用软管相连接，禁止刚性连接。

5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重，延长使用寿命。

6、内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合TJ使用H8/e7的公差配合。

7、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。

用于旋转接头与设备连接的各种连接方式(客户可根据使用设备的具体结构设置各种不同类型的连接方式

QSR-1/4-6费斯托可旋转快插接头
