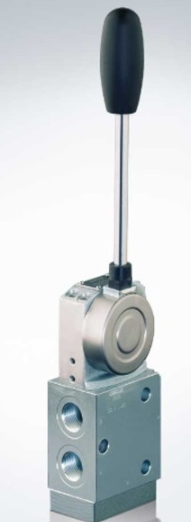

滑阀式换向阀HAWE结构说明SG1L-AK

滑阀式换向阀HAWE结构说明SG1L-AK

,概述

滑阀式换向阀通常用于液压油作介质的液压系统。

换向阀用于控制液流方向，从而控制执行机构（液压缸或液压马达）的运动方向。

这种换向阀设计成单体安装，其特征为内泄漏平衡，因此，无须泄漏油口。

各种型号的阀相应适用于；

。直接管式连接或

。板式安装

换向阀均由控制元件（滑阀包括阀体）和已直接安装的操纵装置所组成。

结构: 滑阀式方向控制阀

安装: SG 型号 管式连接 SP型板式安装

管式连接: 螺纹口 符合 DIN ISO 228/1 (BSPP) ,适用外螺纹管接口，

B型按DIN 3852。 P=进油口 A，B=负载口 R=回油口

安装位置:任意

液流方向:按图形符合，但也可反向，注意R油口的许用压力

运行压: Pmax= 400 bar, 与规格和操纵方式有关

压力介质: 按照D51524液压油，也可使用 HEPG型合成介质和HEES(合成酯)

环境温度:约 -40 …. + 80 ℃ , 油温: -25 …. +80 ℃ (注意粘度范围)
