讲解rexroth比例方向阀4WREE6V32-3X/V/24F1

讲解rexroth比例方向阀4WREE6V32-3X/V/24F1

参数介绍:

电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。

电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。

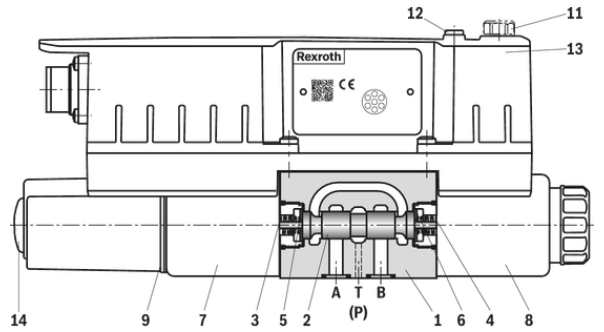

通过控制比例线圈（例如线圈 "b"对控制阀芯进行直动式操作

将控制阀芯与电气输入信号成比例地向左移动

这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接

在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。

使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！

电动阀控制环关闭时，控制阀芯将位于液压中心位置。

2 位 4 通或 3 位 4 通结构

用于底板安装

油口安装面符合 ISO 4401-03-02-0-05

调整体积流量的方向和大小

通过带对中螺纹的比例线圈进行起动

弹簧定中的控制滑板

带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)

YS型号:

A10VSO28DFR1/31R-PPA12N00 REXROTH

4WEH22J2-76/6EW230N9EK4

 4WREE6V32-3X/V/24F1 电磁阀

PGH2-2X/005RE07VU2 泵

REXROTH M-3SED 6 UK13/350CG24N9K4

 电磁换向阀M-4SED 10 D13/350CG24N9K4/P

叠加式液控单向阀 Z2S10-2-34

M-4SED 10 D13/350CG24N9K4/P 电磁换向阀

Z2S10-2-3X 单向阀

S20A1.0叠加式液控单向阀

力士乐SL10GB1-4X

Z2FS6-2-4X/2QV   双单向节流阀

 Rexroth，先导式溢流阀R900507590，DB10-1-52/315×/12

6 V08-3X/V/24F1 R901524353 电磁阀

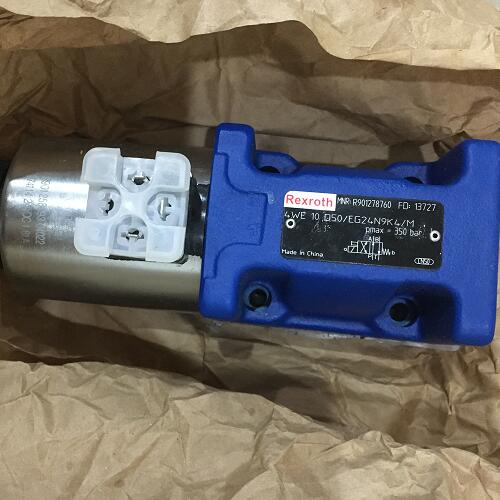

4WE10D50/EG220N9K4/M 220VDC
