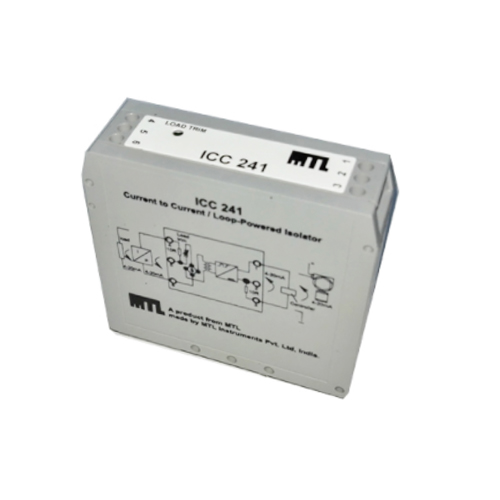

用于回路供电4－20mA电流源的隔离器，可用于输入、输出等多种应用场所，

如：模拟量输入、模拟量输出。

内置的10Ω电阻可用于检测输入、输出的电流；其输入端的负载压降小于4.5V。特点如下：

1、输入、输出和电源三端隔离；

2、用于4－20mA隔离；

3、回路供电；

4、消除接地问题；

5、T或G型DIN导轨安装。

通道数量 单通道

输入信号 4－20mA

输出信号 4－20mA

输入输出和电源的隔离强度 1500V dc/ac

输入电压 24DC

供电电压 20－35VDC

负载电阻 0－600Ω

环境温度范围 -20℃－+55℃

湿度范围 5％－95％RH

转换精度 20μA

输入

连接侧控制侧

连接端子5、6

额定电压19…30伏DC

Ui=19 V时电流≤72 mA，Ui=30 V时电流≤50 mA，输出负载265Ω

Ui=19 V时≤45 mA，Ui=30 V时≤31 mA，输出短路

Ui=19 V时≤14 mA，Ui=30 V时≤11 mA，输出无负载

100微秒后的涌入电流≤200 mA

产量

连接侧现场侧

连接端子1+，2-

内部电阻238Ω

电流≤45 mA

电压≥12 V

开环电压小22.7 V

输出额定工作电流45 mA

输出信号这些值对于额定工作电压19…30伏DC。

通电/断电延迟单次操作：典型1.7 ms/50μs；周期：典型。5μs／50μs

电流隔离

输入/输出增强绝缘符合EN 50178，额定绝缘电压300 veff
