产品简介

主要特性

• 符合现行的CE和EN标准，无需额外的外部措施

• 可用作扭矩、速度或定位控制器

• 点到点定位，带或不带运动路径平滑

• 位置同步

• 电子减速机

• 255 条位置指令

• 多种寻零方式

• 集成定位控制器

• 时间优化（梯形）或无抖动（S形）定位

• 对和相对运动

• 评估数字量对值编码器(EnDat/HIPERFACE),有单圈和多圈两种类型

安装方式

底座上

螺钉夹紧

产品重量

2200 g

显示

7 段式显示

RCM 商标

c UL us (OL)

CE （见合格声明）

符合欧盟电磁兼容性指令

符合欧盟机械指令

符合欧盟电压指令

储存温度

-25 °C ... 70 °C

环境温度

0 °C ... 40 °C

相对空气湿度

0 - 90%

防护等级

IP10

IP20

污染等级

2

材料说明

RoHS 合规

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

标称工作电压的相位

单相

标称工作电压，交流

230 V

允许的电压波动

+/- 10 %

电源频率

50 Hz ... 60 Hz

标称电流

4 A ... 6 A

电源滤波器

集成

大中间电路电压 DC

320 V

制动电阻

60 Ohm

脉冲功率，制动电阻

2.8 kVA

逻辑电源 DC 的标称电压

24 V

允许的逻辑电压范围

± 20 %

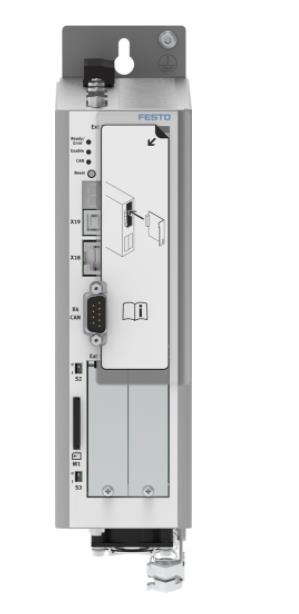

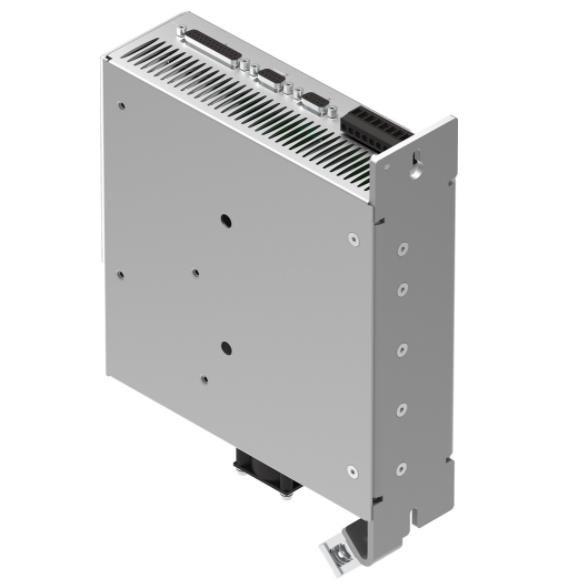

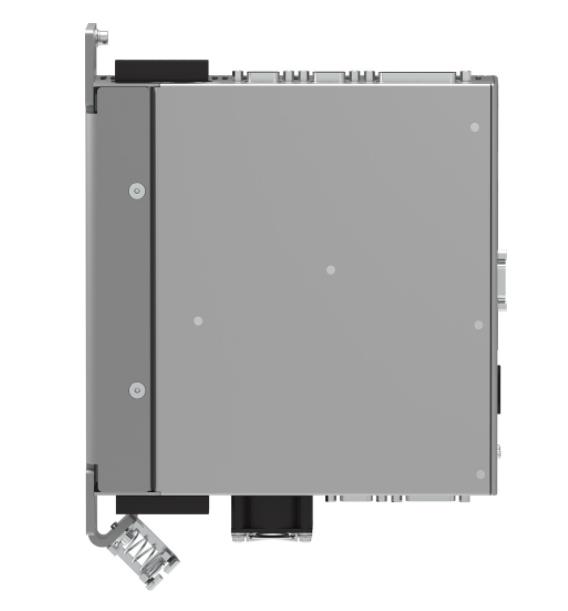

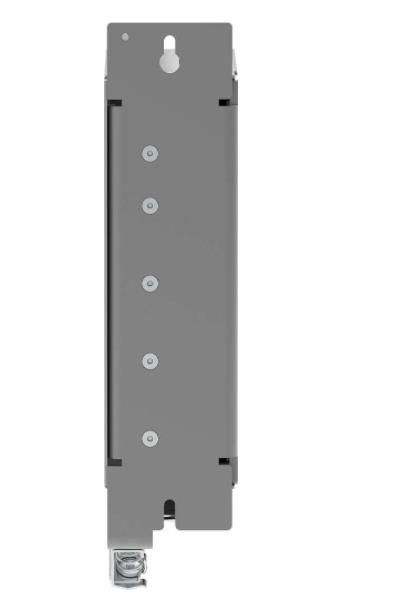

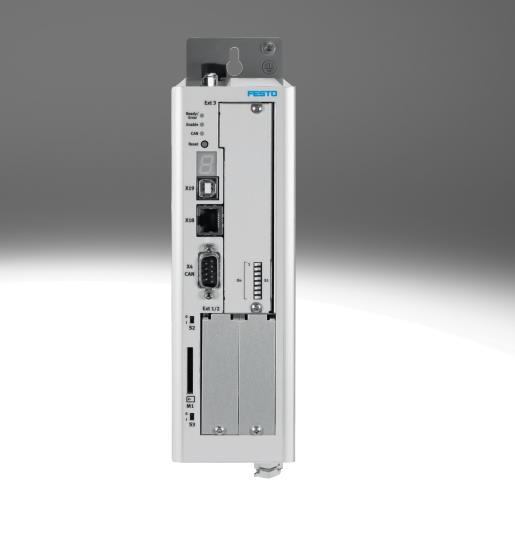

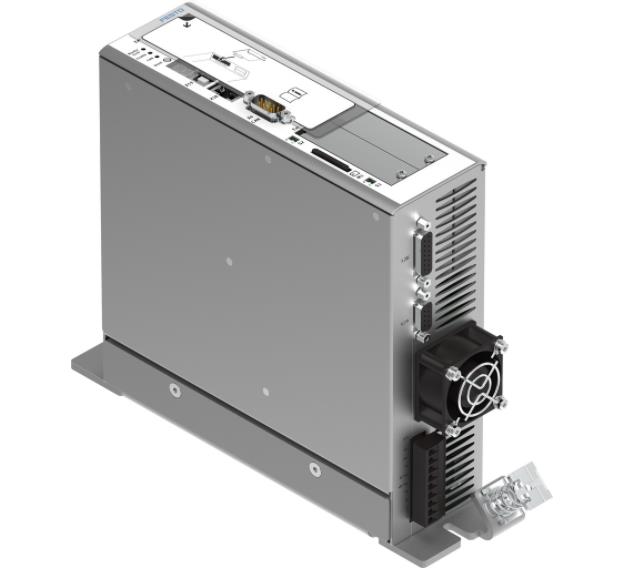

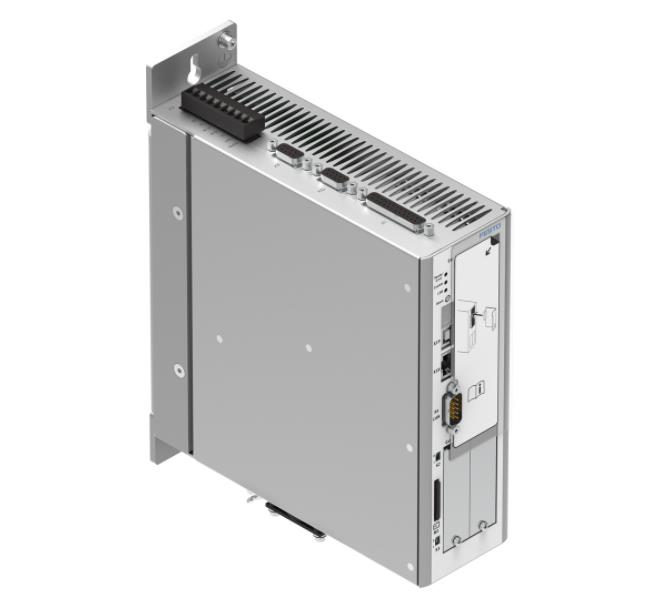

产品图片

不带夹紧制动装置的逻辑电源的电流消耗

0.65 A

输出电压等级 AC

3x 0 - 270 V

标称输出电流

5 A

每个相位的标称电流，有效

5 A

每个相位的峰值电流，有效

10 A

大峰值电流持续时间

5 s

控制器标称输出

1000 VA

大输出

2000 VA

输出频率

0 Hz ... 1000 Hz

参数设置接口

参数设置和调试

USB

以太网

现场总线连接

CANopen

DeviceNet

EtherCAT

EtherNet/IP

Modbus/TCP

PROFINET

Profibus DP

通信配置

DS301/DSP402

FHPP

过程接口

I/O 耦合

用于 256 个定位设置

大现场总线传输速率

1 Mbit/s

总线连接

插头

9 针

Sub-D

编码器接口输出，特点

分辨率 16384 ppr

编码器接口输出，功能

在速度控制模式下通过编码器信号反馈实际值

为下游从站驱动器设定点

编码器接口输入，特点

三相编码器信号

EnDat

HIPERFACE

RS422

SINCOS

编码器接口输入，功能

设定点转速值作为编码器信号

同步模式下从站驱动的速度。

数字逻辑输入的数量

10

逻辑输入特性

电隔离

可自由配置

逻辑输入的工作范围

8 V ... 30 V

24 V DC 数字逻辑输出的数量

5

数字逻辑输出的特点

电气隔离

在某些情况下可自由配置

大数字逻辑输出电流

100 mA

模拟量设定点输入数量

2

设定点输入的特点

差分输入

可配置速度

可配置电流

设定点输入的工作范围

± 10 V

设定点输入阻抗

20 kOhm

模拟量监控输出数量

2

监视器输出的工作范围

± 10 V

监视器输出的分辨率

9 bit

监视器输出的特点

短路保护
