德国leuze声波测距传感器330系列DMU330-6000.3/4CK-M12 -

光亮度不足时的应用

通过声波技术可以探测局部或全部透明的物体，并地测量距离。

此外，还可以在粉尘、多雾或潮湿环境中进行测量。

可无问题地应用于长距离测量

塑料外壳中新式 M30 型的时飞法测量方式带来高测量精度。塑料外壳明显更紧凑，适用于探测物体而不依赖于其颜色（例如玻璃、液体和薄膜）。

此外，集成的温度补偿确保了可带来好的结果的高测量精度。

商品描述 DMU330-6000.3/4CK-M12 - 声波测距传感器

商品编号 50136117

基础数据

系列330

包含2 件安装螺母 M30

专门设计

专门设计多路工作模式, 同步运行

光学数据

开口角度9 °

照射方向正面

测量数据

测量范围350 ... 6,000 mm

分辨率6 mm

精度1 %

精度参考值终值

重复性0.5 %

参考值重复性终值

温度漂移8 %

电气数据

保护电路感应保护, 反极性保护, 短路保护

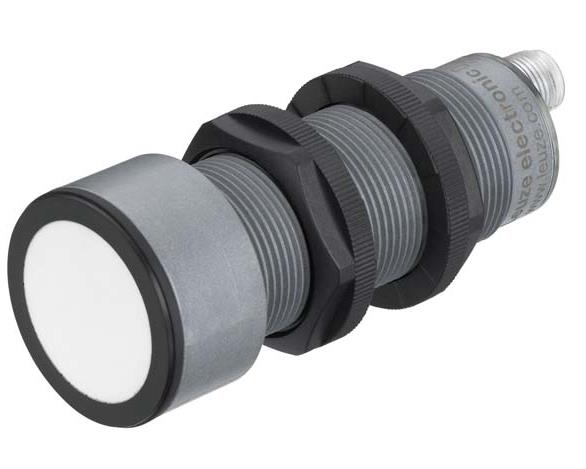

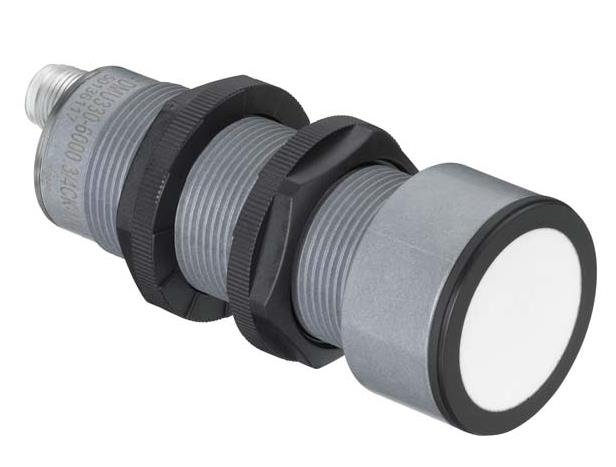

产品图片

性能数据

供电电压 UB12 ... 30 V, DC

剩余波纹度0 ... 5 %, 来自UB

开路电流0 ... 50 mA

开关滞后1 %

输出

模拟输出数1 光束

数字开关量输出数1 光束

负载电阻0 ... 500 Ω

特性曲线上升 / 下降

模拟输出

电流4 ... 20 mA

开关量输出

大开关电流100 mA

开关原理NO (常开)

开关量输出1

开关元件晶体管, PNP

输入/输出可选

可选输入/输出数1 光束

输入/输出端 1

功能避免相互影响

时序

声频率75 kHz

开关频率1 Hz

响应时间500 ms

连接

连接1

类型接头

螺纹规格M12

材料塑料

引脚数5 个引脚

编码A-编码

机械参数

设计圆柱形

螺纹规格M30 x 1.5 mm

尺寸 (Ø x L)30 mm x 98.8 mm

外壳材料塑料

塑料外壳聚丙烯 (PBT)

声波换能器材料压电陶瓷（包括铅钛合金二氧化锆 (PZT)）

感光面材料塑料, 玻璃纤维加强型环氧树脂

净重170 g

操作和显示

显示类型LED

LED数3 光束

c UL US

应用标准IEC 60947-5-2

防护等级IP 67

安全等级III

操作控制控制按钮

操作控制功能常闭触点 / 常开触点切换, 开关量输出/输出曲线调整, 重置出厂设置

环境数据

环境温度，储藏-20 ... 70 °C

环境温度，工作-20 ... 70 °C
