德国burkert静音电磁阀6724的类型描述

德国burkert静音电磁阀6724的类型描述

  • 所属分类:BURKERT(宝德)电磁阀
  • 浏览次数:
  • 发布日期:2022-02-28
  • 产品概述
  • 性能特点
  • 技术参数

德国burkert静音电磁阀6724的类型描述

产品简介

高的耐化学性

8.9 mm 结构宽度的紧凑型设计

DN 0.8 mm(真空度高达5 巴)和 1.2 mm(真空度高达3 巴)

快速、静音切换,具有 < 20 dB(A)和极的功耗

高背压密封性、出色的可冲洗性和 100% 占空比

许多流体过程逐渐走进人们的生活。例如,

在医疗技术中,透析等治疗可以在让患者感

到舒适的家庭环境中进行。分析仪中的清洗

单元被放置在移液臂上或直接放置在喷墨打

印机中的打印头上。这导致了应用对所需组

件有不同的要求。电磁阀切换时必须没有

声音。它们需要更小、更轻才能在移动设备

中使用。但较长的使用寿命和出色的开关动

态同样重要。所有这些都集成在 6724 型静

音阀中,由于其模块化设计和不同的材料

选择,这款阀门普遍适用。

高压危险。

▶ 在松开管路或阀门之前检查压力关闭并排放管线。持续运行期间的烧伤危险/火灾风险热器件表面。

▶ 使 6724 型远离易燃物质和介质,不要赤手触摸它。

▶ 不要阻碍运行所需的散热。隔膜磨损时介质泄漏。

▶ 定期检查逸出的介质。

▶ 对于危险介质,保护周围区域免受危险。为避免受伤,请注意:

▶ 防止系统/设备意外启动。

▶ 请勿在潜在区域使用。

▶ 不要进行任何内部或外部更改。

▶ 只有经过培训的人员才能进行安装和维护工作。

▶ 供电中断一段时间后确保过程的受控重启。

▶ 遵守一般技术规则。

如果密封件未正确就位,则存在介质溢出的危险。

▶ 确保提供的密封件正确就位。

▶ 仅连接板具有足够的表面质量和使用平面。

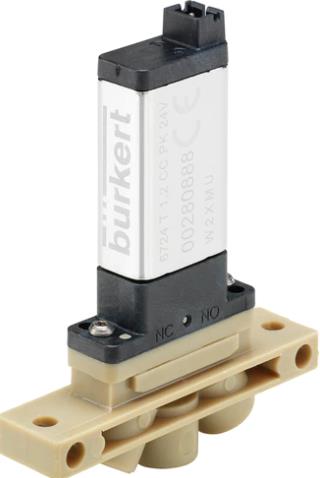

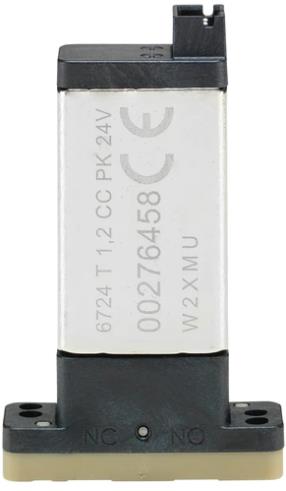

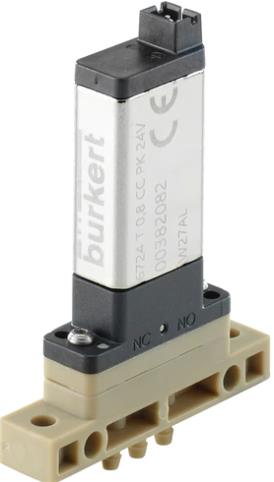

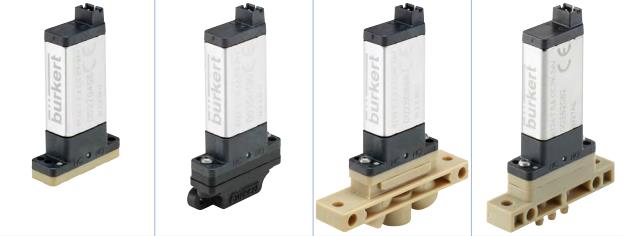

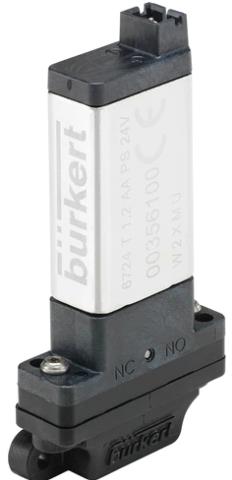

产品图片




技术数据

材料

外壳 PEEK 或 PPS

密封 FFKM、EPDM 或 FKM

典型产品使用寿命 1000 万次开关循环(根据长期实验室测试)

内部容积 Bürkert 法兰 (9 x 26):约 38 µl

Bürkert 法兰 (26 x 57) 水平:约 79 µl

螺纹版本 UNF ¼"-28:约 59 µl

软管接头:约 68 µl

公称尺寸 DN 0.8 或 DN 1.2

性能数据

开关噪音 30 dB (A)(<20 dB (A) 应要求2。))

开关时间3.) 打开:约 3 ms(压力建立 0...10%)

关闭:约 3 ms(压力降 100...90%)

占空比 连续运行

电气数据

工作电压 12 V DC、24 V DC(其他电压应要求提供)

电压容差±10%(包括残余纹波)

额定电功率 1 W4.)

媒体数据

工作介质 耐中性和腐蚀性气体和液体。

粘度(大)21 mm2/s

介质温度 FFKM:+15 °C…+50 °C

氟橡胶:0 °C…+50 °C

三元乙丙橡胶:0°C…+50°C

批准和证书

食品适用性 FDA – 根据要求,仅使用密封材料 EPDM

适用于饮用水 KTW (W270) – 根据要求,仅使用密封材料 EPDM

氧气应用 与流体接触的材料 (BAM) 的氧气适用性 – 根据要求,仅适用于密封材料

氟橡胶

符合 IEC 60144 的防护等级 IP40

过程/线路连接和通信

管道连接 Bürkert 法兰 (9 x 26)

Bürkert 法兰 (26 x 57) 水平

螺纹版本 UNF ¼"-28

软管尾部设计

电气连接5.) 带插销的插头,针间距 2 mm

环境与安装

安装位置 任意,好向上驱动

环境温度 FFKM:+15 °C…+50 °C

氟橡胶:0 °C…+50 °C

三元乙丙橡胶:0°C…+50°C

1.) 使用寿命取决于介质、温度、压力、密封材料和个人操作条件。

2.) <20 dB(A) 可能使用可选的软关闭电子设备

3.) 根据 DIN ISO 12238:2001 在 2 bar 和 20 °C 下在阀门出口处测量

4.) 无法进一步降功率

5.) 请单独订购带绞线的连接插座

其他合适的连接器是 z。例如:W+P:521 系列(插座 521S-02-1;触点 521S-01-2-00)或 JST(插座 PHR-2;触点 SPH-002GW-P0.5S),支架

04/2015)。作为 PCB 连接器,我们建议引脚尺寸为 0.5 x 0.5 mm,间距为 2 mm,大连接器尺寸为 4.9 x 2.5 mm。例如。

Samtec SQT-102-01-x-S(x=L 或 F)或 W+P 系列 257 部件号257-002-1-50-00-6
