产品简介

通过已集成的 AX-Bridge 无需工具即可建立电气连接：它自动连接 DC-Link、24 V DC 控制电压和通过EtherCAT进行通信链接的模块之间。

DC-Link 连接可以在加速和制动过程中进行能量交换，其中再生制动能量主要存储在公共 DC-Link 中。

如果能量过 DC-Link 电容，则使用 AX881x 电容模块的制动电阻器来抑制 DC-Link 电压。

AX8000 多轴伺服驱动系统包含具有TwinSAFE的安全驱动技术的新功能：

AX8108、AX8118 和 AX8206 轴模块包括一个与 EL6910 相对应的可编程 TwinSAFE Logic，

可以在伺服驱动器中直接实施安全应用。

用户在驱动技术系统中实施安全应用时拥有更大的自由度，编程的灵活性有助于安全驱动技术的个性化设计以适应特定系统。

STO 和 SS1 安全功能可通过带有订购选项 -0100 (STO/SS1) 的 TwinSAFE 轴模块实现。

这些功能可以通过硬接线和 FSoE 启动。

对于带有订购选项 -0200（安全运动）的 TwinSAFE 轴模块，各种内部和外部驱动信号可用于实现特定应用的安全功能。

照常，多反馈接口（订购选项 -0x10）支持数字编码器系统 EnDat 2.2 和 BiSS C。另外两个 D-sub 15 针连接器位于前盖后面。

因此，一个或两个 EnDat 或 BiSS 编码器可以连接到一个单轴模块。对于双轴模块，每个轴都分配了一个编码器接口。

这些编码器系统可用作主要或次要反馈接口。

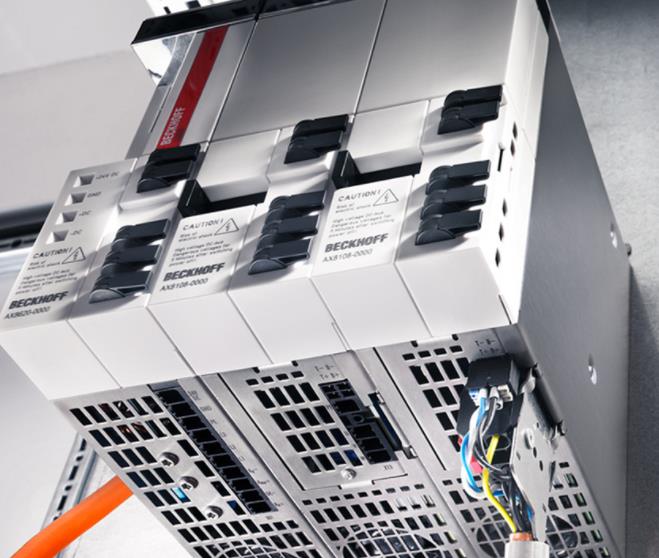

产品图片

初级反馈意味着这些编码器用作换向编码器。三方电机或使用该反馈运行 Beckhoff 直线电机时就是这种情况。

二次反馈示例：带 OCT 的 AM8000 伺服电机驱动主轴，该主轴额外配备线性编码器以提。

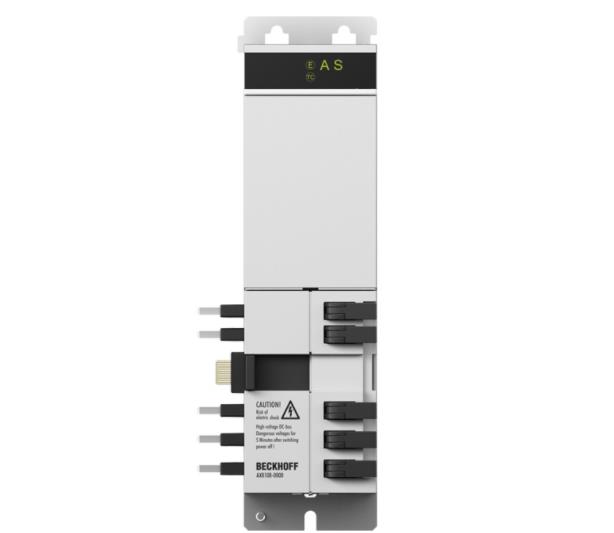

技术数据 AX8108-0110-0000

功能 带有 TwinSAFE Logic 和多反馈接口的轴模块

频道 1

直流链路电压 大限度。848 伏直流电

额定输出电流（通道） 8个

峰值输出电流（通道） 20安

回馈 华侨城 , BiSS C , EnDat 2.2

系统总线 EtherCAT

驱动配置文件 CiA402 符合 IEC 61800-7-201 (CoE)

实现 STO 通过本地 TwinSAFE Logic、通过 FSoE 或通过安全输入硬接线

安全停止功能 安全转矩关闭 (STO)、安全停止 1 (SS1)

安全标准 EN ISO 13849-1: 2015 (Cat 4, PL e), EN 61508: 2010 (SIL 3) 和 EN 62061: 2005 + A1: 2013 / A2: 2015 (SIL CL3)

环境温度（运行） 0…+40 °C，高 +55 °C 降功率（参见文档）

批准/标记 CE、cULus、EAC
