产品介绍：

经典老虎阀

坚固耐用且经过

锥阀

全金属型式

电枢导管使用原理

电磁阀MFH-3-1/2-S-EX 535902

阀功能

两位三通，常闭，单稳态

驱动方式

电控

宽度

52 mm

标准标称流量

3700 l/min

工作气口

G1/2

工作压力

-0.095 MPa ... 1 MPa

工作压力

-0.95 bar ... 10 bar

结构特点

提动座

复位类型

弹簧复位

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

ATEX 气体类别

II 2G

ATEX 防尘类别

II 2D

气体防爆阻燃类型

Ex h IIC T4 Gb

防尘防爆阻燃类型

Ex h IIIC T130°C Db

防爆环境温度

-5°C <= Ta <= +40°C

防护等级

IP65

公称通径

14 mm

网格尺寸

69 mm

排气功能

带节流选项

密封原理

软密封

先导压力 Mpa

0.1 MPa ... 0.8 MPa

先导压力

1 bar ... 8 bar

b 值

0.3

关闭时间

90 ms

打开时间

18 ms

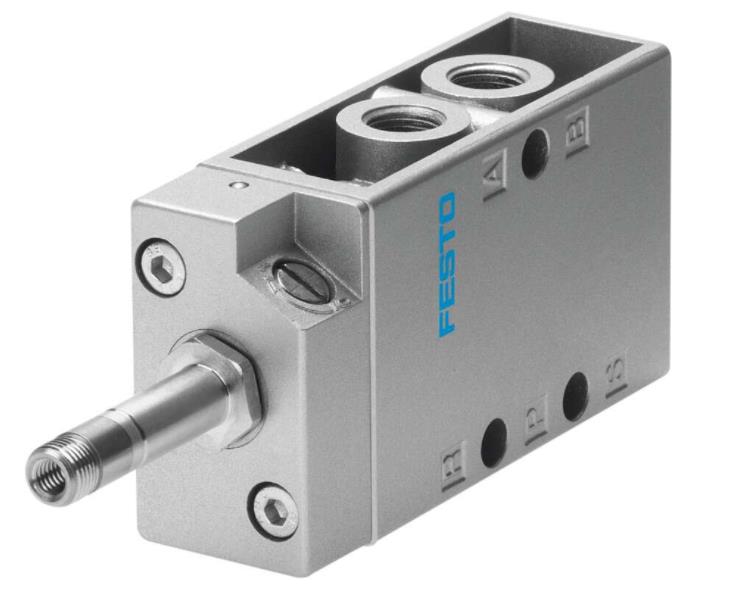

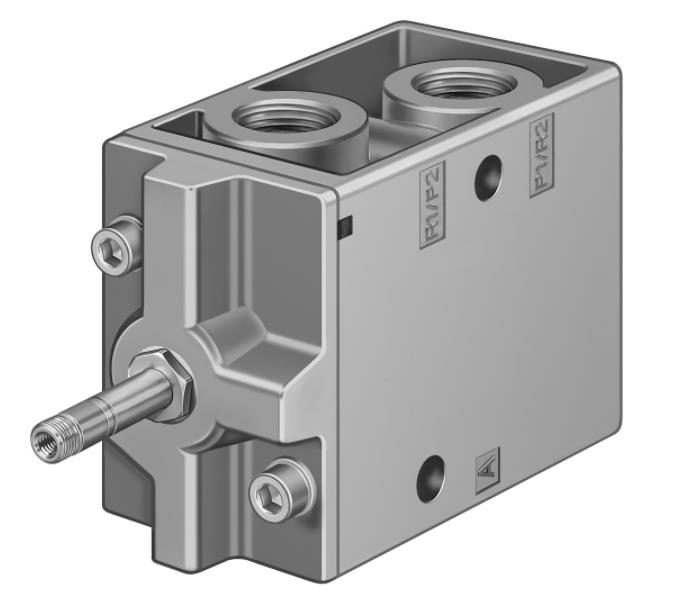

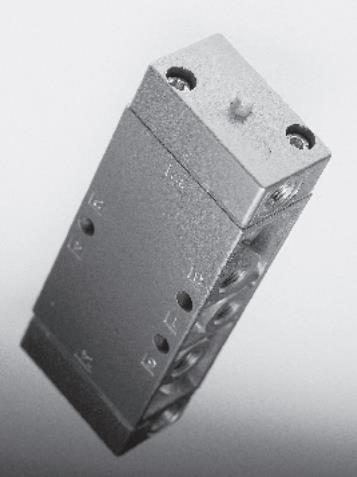

产品图片

0 信号的大正向测试脉冲

2200 µs

信号为 1 的大负向测试脉冲

3700 µs

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 耐腐蚀能力

储存温度

-20 °C ... 60 °C

介质温度

-5 °C ... 40 °C

先导介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度

-5 °C ... 40 °C

产品重量

1100 g

材料说明

RoHS 合规

密封件材料

NBR

外壳材料

压铸铝
