产品简介

德国倍福EK1100 |  EtherCAT 耦合器

特殊功能：

连接技术：2 x RJ45 插座

连接长度：长 100 m

整个系统中的EtherCAT 端子模块数量：多 65,535 个

EK1100 有两个 RJ45 插座。上层以太网接口用于将耦合器连接到网络；下部插座用于可选连接同一网段中的其他EtherCAT设备。此外，EtherCAT 连接器或 EtherCAT 扩展可用于扩展或设置线形或星形拓扑。

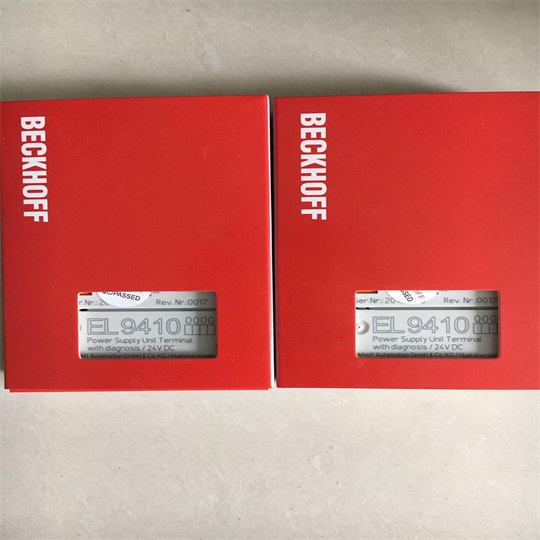

系统和现场电源均为 24 V DC，直接在耦合器上提供。连接的 EtherCAT 端子模块由所提供的系统电压提供通信所需的电流。耦合器多可提供 5 V 和 2 A。如果需要更高的电流，则必须集成EL9410等供电端子。现场电源通过高达 10 A 的电源触点传送到各个 I/O 组件。

在 EtherCAT 网络中，EK1100 可以安装在以太网信号传输部分 (100BASE-TX) 的任何位置——除了直接安装在交换机上。EK9000和EK1000耦合器适用于交换机。

技术数据 EK1100

EtherCAT 系统内的任务 EtherCAT 端子模块 (ELxxxx) 与 100BASE-TX EtherCAT 网络的耦合

数据传输介质 以太网/EtherCAT 电缆（ Cat.5），屏蔽

站间距离 大限度。100 m (100BASE-TX)

EtherCAT 端子数量 高达 65,534

协议 EtherCAT

延迟 大约 1微秒

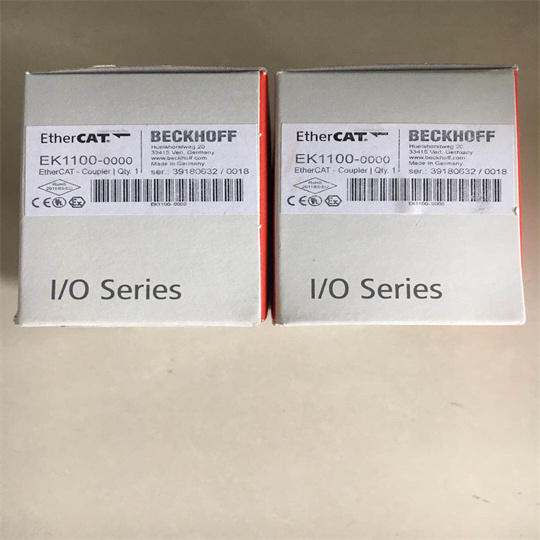

产品图片：

数据传输率 100 兆比特/秒

总线接口 2 个 RJ45

电源 24 伏直流 (-15%/+20%)

美国的电流消耗 70 mA + (E-bus 电流/4)

来自 U P的电流消耗 加载

电流供应 E-bus 2000 mA

电源触点 大限度。24 V DC/大值 10安

电气隔离 500 V（电源触点/电源电压/以太网）

工作/储存温度 -25…+60 °C/-40…+85 °C

EMC 抗扰度/辐射 符合 EN 61000-6-2/EN 61000-6-4

相对湿度 95 %，无冷凝

抗振/抗冲击 符合 EN 60068-2-6/EN 60068-2-27

保护。评级/安装位置 IP20/变量

批准/标记 CE、UL、ATEX、DNV GL、IECEx、cFMus

防爆标志 ATEX:

II 3 G Ex nA IIC T4 Gc

IECEx:

Ex nA IIC T4 Gc

Ex tc IIIC T135 °C Dc

cFMus:

Class I, Division 2, Groups A, B, C, D

Class I, Zone 2, AEx ec IIC T4 GC
