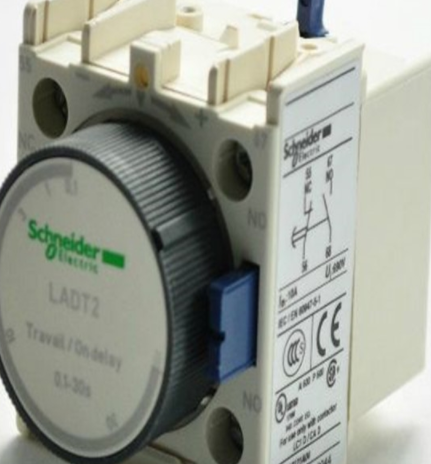

SCHNEIDER延时辅助触点块LADT0

SCHNEIDER延时辅助触点块LADT0

机械闭锁模块:不得和接触器同时通电，交流接触器间隔时间≥100ms，直流接触器间隔时间≥250ms。

机械互锁模块:用于用户组装3极可逆接触器和电源转换接触器的组件。使用2个具有相同额定值和类型的接触器组装成可逆接触器或者使用2个额定型号一致的接触器装配的换向器。

适用场合:适用于交流LC1-D09。。。D620接触器，LC1-D205。。。

D620多只能加装2个任意的正装模块，包括辅助触点和延时模块。

要在LC1-D40。。。D95上安装LAN-D8N须单独定购一组薄垫片LA9-D511。

浪涌抑制模块:有效保护对“高频”干扰较为敏感的电路。

机械闭锁模块:不得和接触器同时通电。

触点数目 2

范围 Acti 9

正常状态配置 NO/NC

安装样式 DIN 卡轨安装

触点额定电流 2(直流)A、6(交流)A

触点额定电压 24 → 130 V 直流，240 → 415 V 交流

刀和掷配置 DP

接端类型 螺钉

工作温度 -35°C

高工作温度 +70°C

工作温度范围 -35 → +70 °C

系列 IOF

浪涌抑制模块:有效保护对“高频”干扰较为敏感的电路。

星形三角形计时器气动

1 常开 + 1 常闭定时辅助触点

接通延时

常开和常闭触点操作之间 40ms 固定延迟

正面、垂直安装

LADT2【0.1-30s】通电延时

LADT4【10-180s】通电延时

LADS2【1-30s】通电延时

LADR0【0.1-3s】断电延时

LADR2【0.1-30s】断电延时

LADR4【10-180s】断电延时

SCHNEIDER延时辅助触点块LADT0
