使用方法PARKER比例节流阀TDP040EH79C2NB0

使用方法PARKER比例节流阀TDP040EH79C2NB0

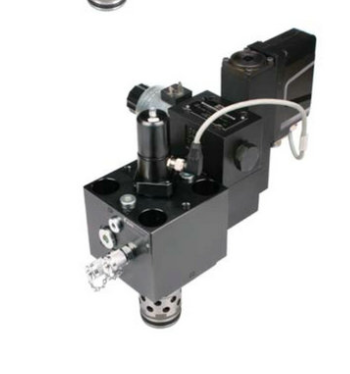

派克的TDP系列高响应二通电液比例节流阀单元适用于，在动态工况下需进行大流量控制的，高要求闭

环控制应用场合。

该比例节流阀单元采用2-级设计，由一个DFplus 先导阀和一个带有LVDT (阀芯位置传感器)的主级二通

座阀组成。由于采用了DFplus 先导阀，TDP 阀的响应时间快:从10.5 ms (NG25) 至28 ms (NG100)， 精

度为<0.1 %额定流量。先导阀主动地控制主阀芯,

●主动先导式2/2比例节流阀。

●符合 ISO 7368 的腔体和安装方式。

快速阶跃响应。

流向 B 到 A 和 A 到 B。

●完全安装和适配的单元，具有集成

电子产品。

电气和/或液压情况下的故障保存位置

断电。

● NG32 至 NG100 6 种尺寸。

先导油需求少-功效高。

供货周期短-无需库存。

F具有失电故障安全功能。

油口B至A无泄漏。

压差可能高达350bar。

TDP063EH99C2NB0

TDP063EH99C2NE0

TDP063EH99C2VB0

TDP063EH99C8NB0

TDP063EW99C2N

TDP080EH99C2NB0

尺寸：NG16 NG25 NG32 NG40 NG50 NG63 NG80 NG100

接口：符合ISO 7368的滑入式

安装位置：不受限制

环境温度：-20°C至+80°C（-4°F至+176°F）

大工作压力：端口A、B和X：大350bar（5075PSI），端口Y：大10bar（145PSI）

额定流量LPM: 220 500 950 1400 2300 4000 6000 9500

p=10Bar(145PSI)GPM:(58) (132) (251) (370) (609) (1058) (1587) (2513)

TDP080EH99C2VB0

TDP080EH99C8NB0

TDP080EW99C2N

TDP100EH99C2NB0

TDP100EH99C8NB0

TDP100EW99C2N
