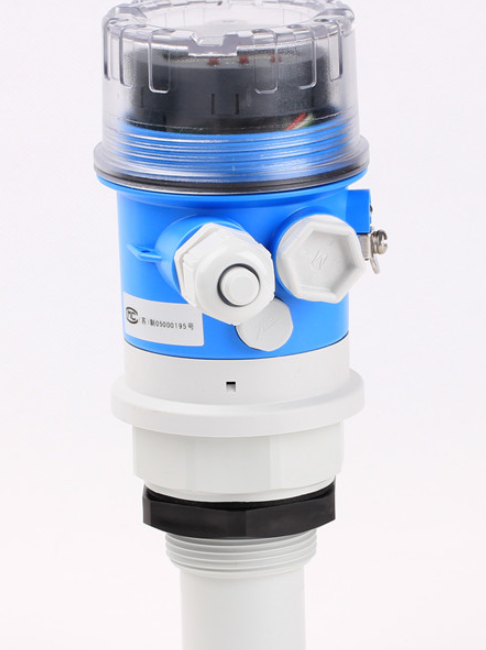

操作标准FMU30-AAHEAAGGF德国E+H声波液位计

操作标准FMU30-AAHEAAGGF德国E+H声波液位计

传感器直接向介质表面发射声波脉冲信号。

脉冲信号在介质表面发生反射，反射信号被传感器接收。

仪表测量发射与接收脉冲信号的时间差。

基于时间差和声速，计算传感器膜片与介质表面间的距离。

[AA] : 非防爆场合

[H] 显示,操作: 现场包络线显示,按键

[E] 电气连接: 电缆密封套 M20, IP68

[AA] 传感器;量程;盲区: 1-1/2"; 5m 液体/2m 固体; 0.25m

[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP

电源/通信 两线制

FMU30声波液位计液体量程：5m OR 8m

 分辨率：1mm

 精度：±3 mm OR 0.2%

 盲区：25cm OR 35cm

 供电：24VDC（标准）；220VAC（可选）

FMU30 声波液位计显示：清晰的多行文本图解显示、包络线显示

 输出：4-20mA

 过程连接：1-1/2”(5m),2”(8m)

 外壳材质：F16塑料   透明显示盖

FMU30声波液位计YS特性

 是FMU230、FMU231的升级替代品

 防护等级好，高

 菜单引导功能，轻松实现现场操作

测量精度 +/- 3 mm或设定量程的+/- 0.2 %

环境温度 -20 °C...+60 °C (-4 °F...+140 °F)

过程温度 -20 °C...+60 °C (-4 °F...+140 °F)

过程压力(绝压)/过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)

主要接液部件 PP/EPDM

过程连接 G 1-1/2"

G 2"

盲区距离 1 1/2"传感器:0.25m

2"传感器:0.35m

测量距离 1-1/2"传感器:2 m (6.6 ft)

2"传感器:3.5 m (11 ft)

输出 4...20 mA

应用限制 注意测量范围图示
