产品简介：

德国倍加福P+F静止和旋转方向监控器 KFD2-SR2-Ex2.W.SM

-2通道隔离栅

-24 V DC 电源（电源轨）

-干接点或 NAMUR 输入

-可选频率跳闸值

-2个继电器触点输出

-启动覆盖

-可选择的操作模式

-线路故障检测 (LFD)

-符合 SIL 2 标准。符合 IEC/EN 61508

一般规格

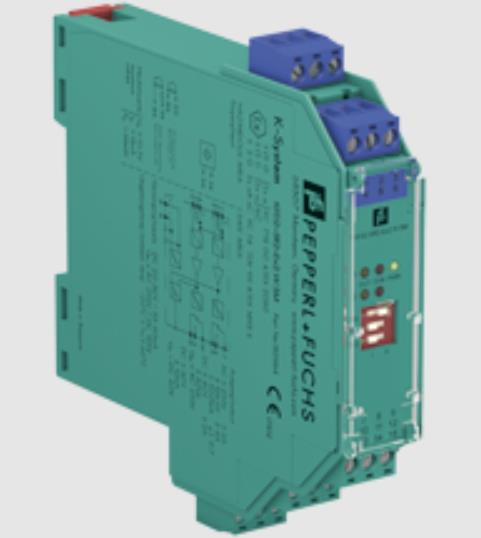

产品图片：

信号类型 数字输入

编程 通过 DIP 开关和可编程

功能安全相关参数

安全完整性等级 (SIL) SIL 2

供应

联系 电源轨或端子 14+、15-

额定电压 20 ... 30 伏直流

能量消耗 大限度。1.5 瓦

输入

连接侧 场边

联系 输入 I：端子 1+、2+、3-；

输入 II：端子 4+、5+、6-

额定值 符合。符合 EN 60947-5-6 (NAMUR)

开路电压/短路电流 大约 8 V DC / 约 8毫安

开关点/开关滞后 1.2 ... 2.1 mA / 约 0.2毫安

线路故障检测 断线 I ≤ 0.1 mA , 短路 I > 6 mA

控制输入 传感器电源约 8.2 V，阻抗 1.2 kΩ

脉冲持续时间 > 200 µs 用于静止监控，

> 250 µs 用于旋转方向检测

输出

连接侧 控制端

联系 输出 I：端子 7、8、9；输出 II：端子 10、11、12

接触加载 253 V AC/2 A/cos φ > 0.7；126.5 V AC/4 A/cos φ > 0.7；40 V DC/2 A 阻性负载

小开关电流 2 毫安 / 24 伏直流

通电/断电延迟 大约 20 毫秒 / 大约 20 毫秒

机械寿命 10 7个开关周期

行程价值 静止监测：

0.1 Hz；0.5赫兹；2赫兹；10 Hz

可通过 DIP 开关（S1 和 S2）调节
