产品简介：

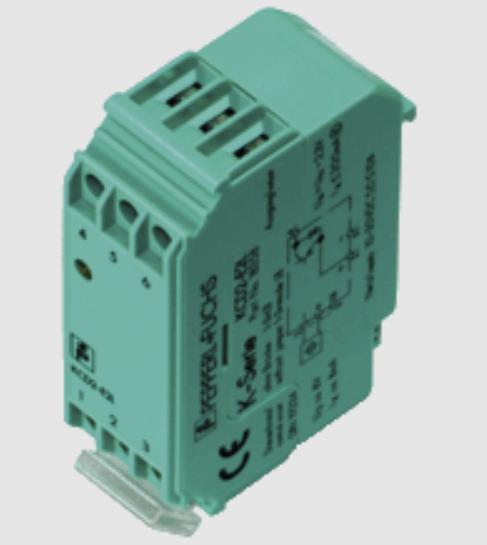

德国倍加福P+F传感器输出接口端子 KCD2-E2L

-导线断开监测：可通过桥接端子 1 和 3 断开导线断开监测

-防短路电子输出

-噪声灵敏度

-紧凑的端子外壳

-夹到标准 35 mm 导轨上，符合 DIN EN 50 022 标准

-防护等级 IP20

产品阐述

传感器输出接口端子，带导线断开监测功能

功能性安全相关参数

MTTFd 1837 a

指示灯/操作方法

黄色 LED 开关输出

导线断开： LED 熄灭，输出锁定

电气技术规格

工作电压 10 ... 30 V DC

纹波 ≤ 10 %

工作电流 大约 22 mA

输入

连接 端子 1+、2-

可连接传感器类型 NAMUR

脉冲长度/脉冲间隔 ≥ 0,5 ms / ≥ 0,5 ms

短路电流 大约 8 mA

传感器电源 8 V DC

开关点 1,2 ... 2,1 mA 迟滞大约 0.2 mA

线路故障检测 有

阈值 1 kHz

输出

连接 端子 4+

电流 200 mA 短路保护

晶体管 PNP

信号电平 UB - 1.1V
