产品简介：

德国Siemens西门子6GK7343-1CX10-0XE0通信处理器

传输率

传输率

● 在⼀个接⼝处 10 ... 100 Mbit/s

接⼝

接⼝数量 / 符合⼯业以太⽹ 2

电⽓连接数量

● 在⼀个接⼝处 / 符合⼯业以太⽹ 2

● 适⽤于电源 1

电⽓连接规格

● ⼯业以太⽹接⼝ RJ45 端⼝

● 在⼀个接⼝处 / 符合⼯业以太⽹ RJ45 端⼝

电⽓连接规格

● 适⽤于电源 2 针可插接端⼦排

结构形式，尺⼨和重量

模块格式 紧凑型模块 S7-300 ⼀倍宽

宽度 40 mm

⾼度 125 mm

深度 120 mm

净重 0.22 kg

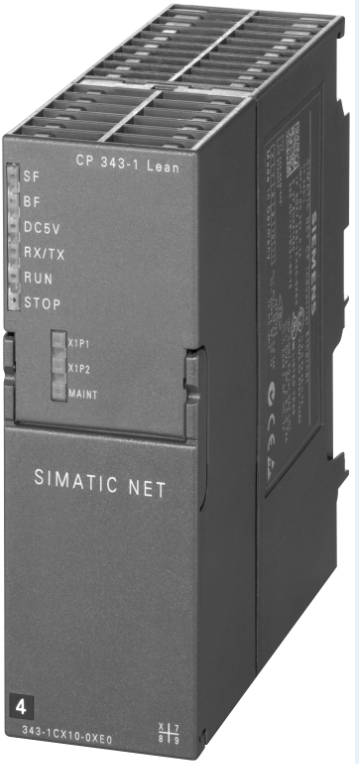

产品图片：

紧固类型

● S7-300 异型导轨安装 是的

产品功能 / PROFINET IO 设备 是的

数据量

● ⽤作输⼊变量的有效数据 / ⽤作 PROFINET IO 设备

/ ⼤值

512 byte

● ⽤作输出变量的有效数据 / ⽤作 PROFINET IO 设备

/ ⼤值

512 byte

● ⽤作输⼊变量的有效数据 / 各个⼦模块⽤作

PROFINET IO 设备

240 byte

● ⽤作输出变量的有效数据 / 各个⼦模块⽤作

PROFINET IO 设备

240 byte

● ⽤作每个⼦模块兼容范围的有效数据 240 byte

⼦模块数量 / 各个 PROFINET IO 设备 32
