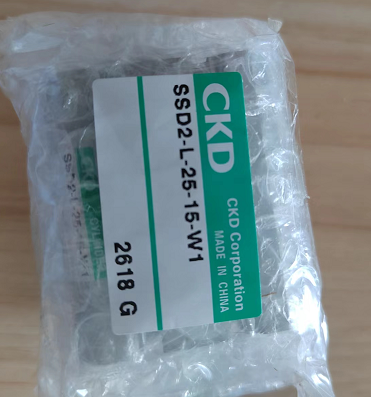

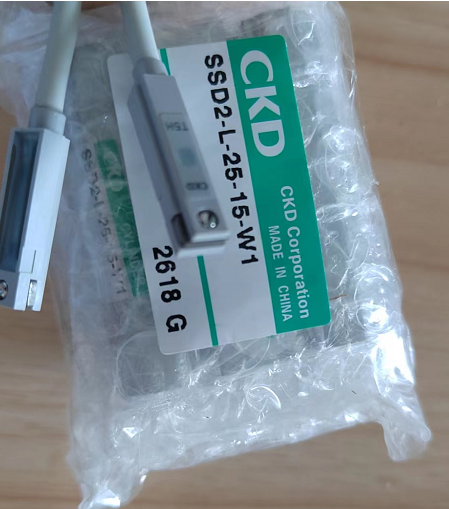

解析CKD摆动气缸包装图SSD2-L-25-15-W1

解析CKD摆动气缸包装图SSD2-L-25-15-W1

小型SELEX摆动气缸新增摆动角度270°型，装置设计的自由度更高。

耐久性优异，可配备开关。扭矩规格丰富的叶片型摆动气缸。

摆动型气缸它由缸体﹐定子﹐转子和叶片组成。定子和缸体固定在一起﹐

叶片与转子(即输出轴) 连接一起。缸体上有两个气口﹐A口进气时﹐

B口排气﹐压缩气体推动叶片带动转子逆时针转动﹐反之则作顺时针转动﹐

【使用方便的摆动起点】

摆动起点可选择45°、90°，安装更方便。(尺寸30以上、摆动角度270°除外)

【系列中新增摆动角度可变型】

新增了利用挡块和微调螺钉，可从30°起在摆动角度范围内自由设定角度的角度调整型，

有助于实现机械装置的化。(尺寸1及50以上除外)

【可高温使用】

使用通过空气干燥机抑制了空气湿度的干燥空气时，可在−5〜80℃的环境温度范围内使用。(带开关、尺寸30以上除外)

●双叶片

1. 由在本体内表面上滑动的2个叶片、与其一体的轴以及2个闸瓦挡

块)构成。

2. 如果空气从A气口进入，那么，进入的空气就会推动叶片并通过

轴的通路，推动另一个叶片，使轴旋转而产生力矩。

3. 安装与单叶片相同的动作进行旋转。
