产品简介：

德国festo导向杆气缸DFM-32- -B系列

532318

DFM-32-160-B-P-A-GF-AJ

行程

20 mm ... 400 mm

活塞直径

32 mm

工作模式，驱动单元

联接板

缓冲

两端带弹性缓冲环/垫

气动缓冲，两端可调

液压缓冲器，灵活的特性曲线

安装位置

可选

导轨

滑动轴承导轨

循环滚珠轴承导轨

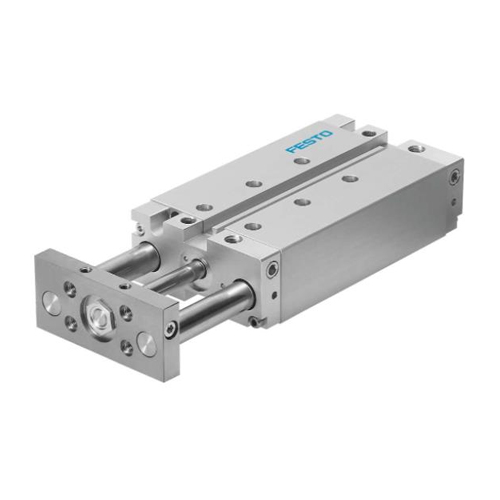

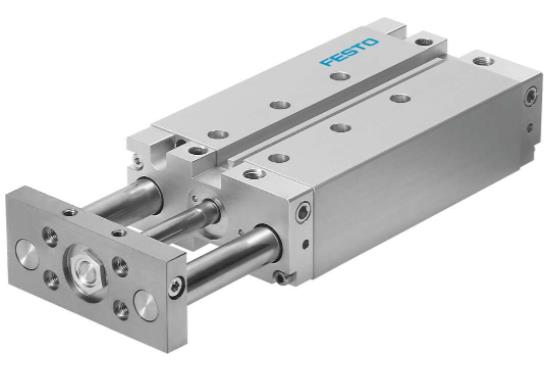

产品图片：

结构特点

导轨

位置检测

通过接近开关

派生型

耐高温密封件，高 120 °C

工作压力

0.15 MPa ... 1 MPa

工作压力

1.5 bar ... 10 bar

工作模式

双作用

ATEX 气体类别

II 2G

气体防爆阻燃类型

Ex h IIC T4 Gb

防爆环境温度

-20°C <= Ta <= +70°C

环境温度

-20 °C ... 120 °C

端位的冲击能量

0.2 J ... 0.4 J

气动接口

G1/8

盖子材料

精制铝合金

密封件材料

NBR

外壳材料

精制铝合金

活塞杆材料

高合金不锈钢
