CDRB1LW63-90D

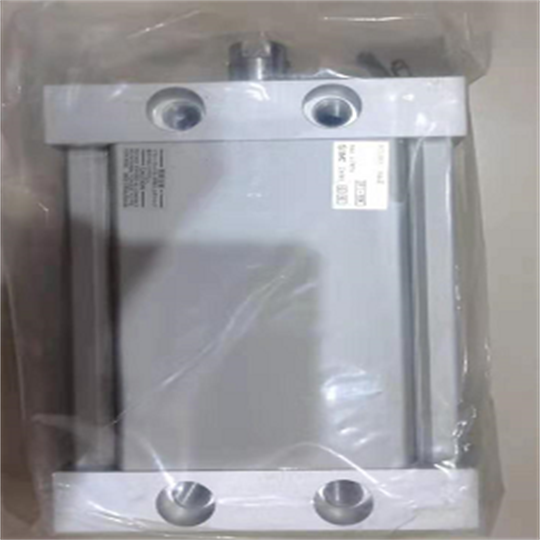

CRB1 系列 摆动气缸 叶片式

●可安装小型磁性开关!(D-M9□型)

●重要部件对应不锈钢规格(定制规格)

●接口位置有缸体侧面和轴向两种

●安装方法：直接安装、脚座型安装

●带磁性开关(CDRB1系列：CDRB1、CDVRB1)

字段描述

内置磁环 D 内置磁环

安装方式 L 脚座式

轴形式 W 双轴(长轴带键&四面铣平)

尺寸 63 63

可选项1 - 标准型

摆动角度 90 90°

叶片形式 D 双叶片

接管口位置 - 缸体侧面

可选项2 - 标准型

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准/Rc

其他特性

描述

缓冲形式 垫缓冲

气缸通口尺寸 1/8

通口螺纹的种类 Rc

角度调整单元 无角度调整组件

使用压力 0.15 MPa

高使用压力 1.0 MPa

耐压力 1.5 MPa

环境温度 5～60℃

给油 不给油式

允许径向负载 390 N

允许轴向负载 340 N

缸筒材质 铝合金

叶片轴材质 碳钢

端盖材质 铝合金

缓冲垫材质 橡胶缓冲

限位器材质 铝合金 / 树脂
