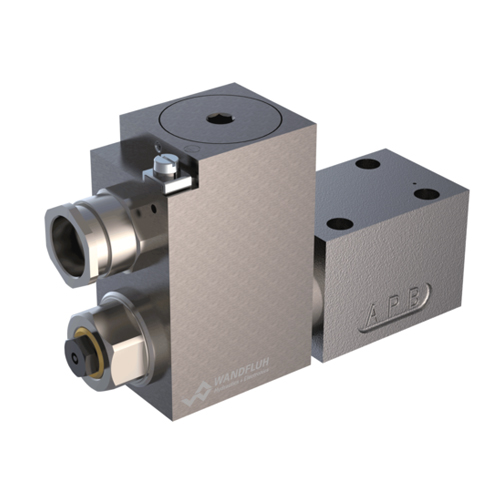

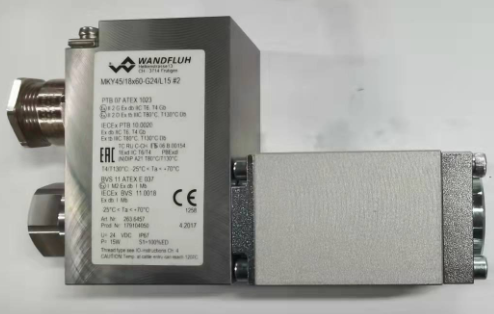

瑞士万福乐的防爆阀WDYFA06-AGB-G24/L15

瑞士万福乐的防爆阀WDYFA06-AGB-G24/L15

这些阀门适用于危险区域、露天铸造以及矿山中的应用。

滑阀主要用于控制液压缸和马达的运动方向和停止。运动方向由阀芯的位置及其符号决定。

防爆阀一般有两种形式，水平式防爆阀和垂直式防爆阀。

这两种防爆阀都是采用防爆膜加盖的结构形式，垂直式防爆阀是安装在筒体上，而水平式防爆阀是安装在顶部

-----当阀的进口压力达到比例电磁铁设定的开启压力值时，主阀芯打开，油液从阀口溢流回油箱。

-----该比例溢流阀具有非常灵敏的调节性能，适合于高压场合。

-----可以配合万福乐比例放大器使用。

-----Ex: 符合欧洲标准 EN 60079-0,EN 60079-1(气体) EN 61241-0,EN61241-1 (粉尘)

-----d: 隔爆型

-----t D : 外壳隔离防爆

类型:直接控制

安装类型:法兰型

法兰结构

4/2 通脉冲阀

4/3 通，弹簧居中中间位置

4/2路带弹簧复位

Qmax = 80 升/分钟

pmax = 350 巴

尺寸: NG6至ISO 4401-03

驱动类型:液压驱动

温度范围: -25.... + 70°C (NBR)

环境: -20 .. + 70°C (FKM)

重量: 1.4千克

MTTFd: 150年

工作压力: pmax = 350 bar

罐压: pT max= 150 bar

BEZW。10巴以 下的控制压力

*流量: Qmax= 30 11 min,见特性曲线

泄漏油流:见特性

压力液:矿物油，其他介质可根据要求提供

粘度范围: 12 mm2/s .. 320 mm2

ξ换向阀，液控换向阀，无泄漏座阀，比例压力阀

δ叠加式-，插装式结构

δ通径NG4-Mini， NG6 和NG10

δ螺纹插装式: M22x1.5 和M33x2

用于控制温度

范围-60°C

法兰结构

◆4/2路脉冲阀

◆4/3路，弹簧居中位置

◆带弹簧复位的4/2路

◆Qmax = 50 l / min

◆pmax = 350 bar

NG6

ISO 4401-03

x II 2 G Ex db IIC

x II 2 D Ex tD A21 IP65

x I M2 Ex db I Mb

δ ***高工作压力

350 bar

δ **大流量可达*** 1/min

8 ***标准按照EN 60 079

(EN 50 014)

δ***区域0,1和2

δ温度等级T4, T6

δ增安型，隔爆型，本安型

δExe，Exd，Exia

δ即便是特种阀，
