产品简介：

德国sick西克伺服反馈编码器SRM50-HAA0-K22

订货号：1037064

产品性能：

每圈正弦/余弦周期1,024

可测量对圈数4,096

总步数134,217,728

测量步距0.3 ″ 正弦/余弦信号按 12 位细分

积分非线性Typ. ± 45 ″, 估算正弦/余弦信号的误差限值, 定子联轴器松动

差分非线性度± 7 ″

工作转速≤ 6,000 min⁻¹, 直至产生的对位置

可用存储空间1,792 Byte

系统精度± 52 ″

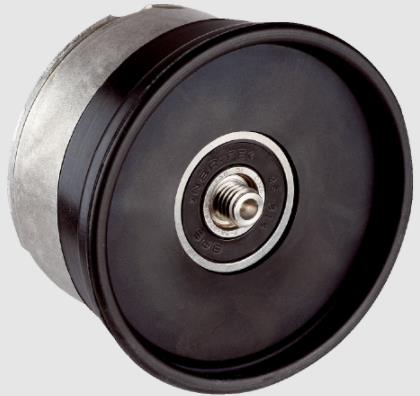

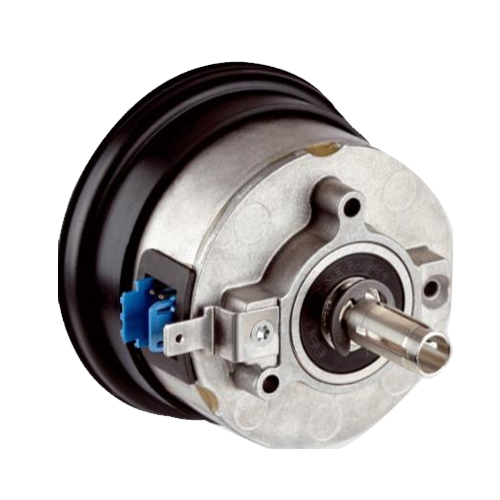

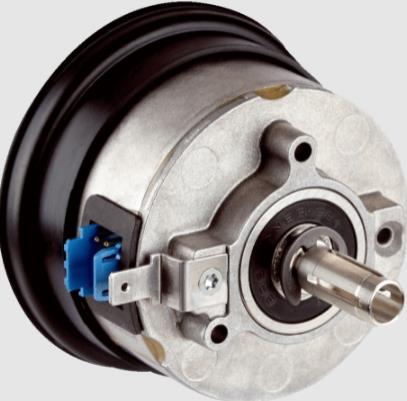

产品图片：

对位置编码类型二进制

编码方向轴旋转时上升。从“A”方向顺时针观察 (参见尺寸图), 从“A”方向观察顺时针旋转的轴（参见尺寸图）

电气参数

连接类型插头, 8 针, 径向

供电电压7 V DC ... 12 V DC

建议供电电压8 V DC

电流消耗80 mA 1)

正弦/余弦周期输出频率≤ 200 kHz

机械参数

轴的形式插入式转轴

法兰类型 / 定子联轴器橡胶支撑, 橡胶支撑

尺寸参见尺寸图

重量≤ 0.2 kg

转动惯量10 gcm²

工作转速≤ 12,000 min⁻¹

角加速度≤ 200,000 rad/s²

工作转矩0.2 Ncm

环境参数

运行温度范围–30 °C ... +115 °C

储存温度范围–40 °C ... +125 °C, 无包装

相对空气湿度/凝结90 %, 不允许凝结
