产品简介：

德国倍福beckhoff端子模块EL2904

EL2904 具有安全参数，可根据各自的安全要求专门调整功能。

例如，可以配置输出端的电流测量和输出测试，以便能够检测交叉电路以及做出适当的反应。

此外，还可以为 EL2904 激活标准输出。

因此，相应的标准输出可在过程映像中与 EL2904 的安全输出并行并在内部进行“与”运算。

由 TwinSAFE Logic 控制的安全输出信号因此为标准信号发出安全释放，该安全释放可由非安全导向的控制系统触发，独立于安全控制器和 FSoE 的周期。

这允许更快的输出切换时间，前提是安全控制器为输出发出必要的释放。

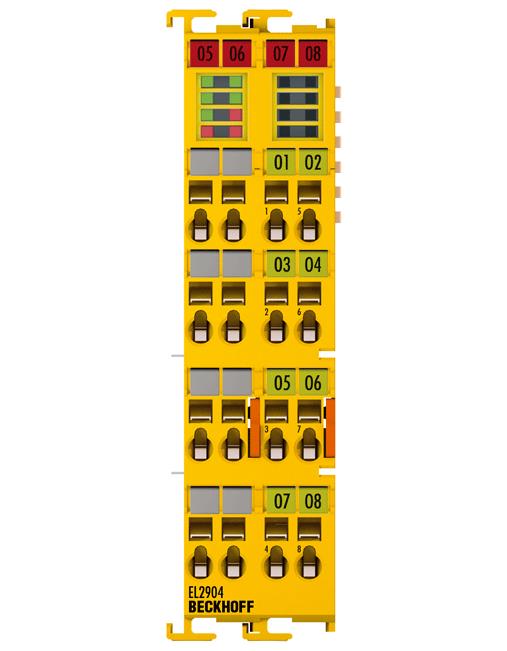

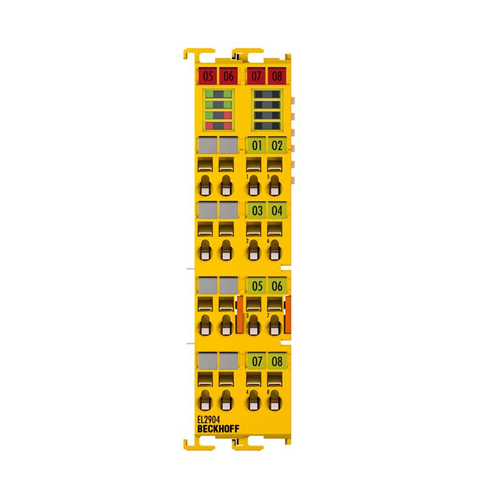

产品图片：

特殊功能：

4个安全输出

集成电流测量

可以激活通道测试

标准输出可通过带有安全输出信号的集成与连接激活

技术数据EL2904

连接技术1-/2-线

规格输出信号的输出

输出数量4

大限度。输出电流0.5 A（每通道），小值 20 mA（有源电流测量）

协议TwinSAFE/EtherCAT 安全

故障响应时间≤ 看门狗时间（可参数化）

电流消耗电源触点负载相关

电流消耗 E-bus类型。221 毫安

安装位置水平的

安全标准DIN EN ISO 13849-1:2008（4 类，PL e）和 EN 61508:2010 (SIL 3)

重量大约 100克

IP防护等级IP20
